Com a crescente demanda por dispositivos conectados à internet, o IPv4 já não é suficiente para suportar todos os endereços necessários. O IPv6 surge como uma solução com um espaço de endereçamento muito maior e mais recursos nativos de segurança e roteamento.
Neste laboratório, você será guiado através da construção de uma rede IPv6 no Cisco Packet Tracer, utilizando dispositivos Cisco e aplicando conceitos essenciais de endereçamento, roteamento e conectividade.
Objetivos do Laboratório
-
Configurar dispositivos com endereçamento IPv6;
-
Estabelecer comunicação entre três LANs distintas;
-

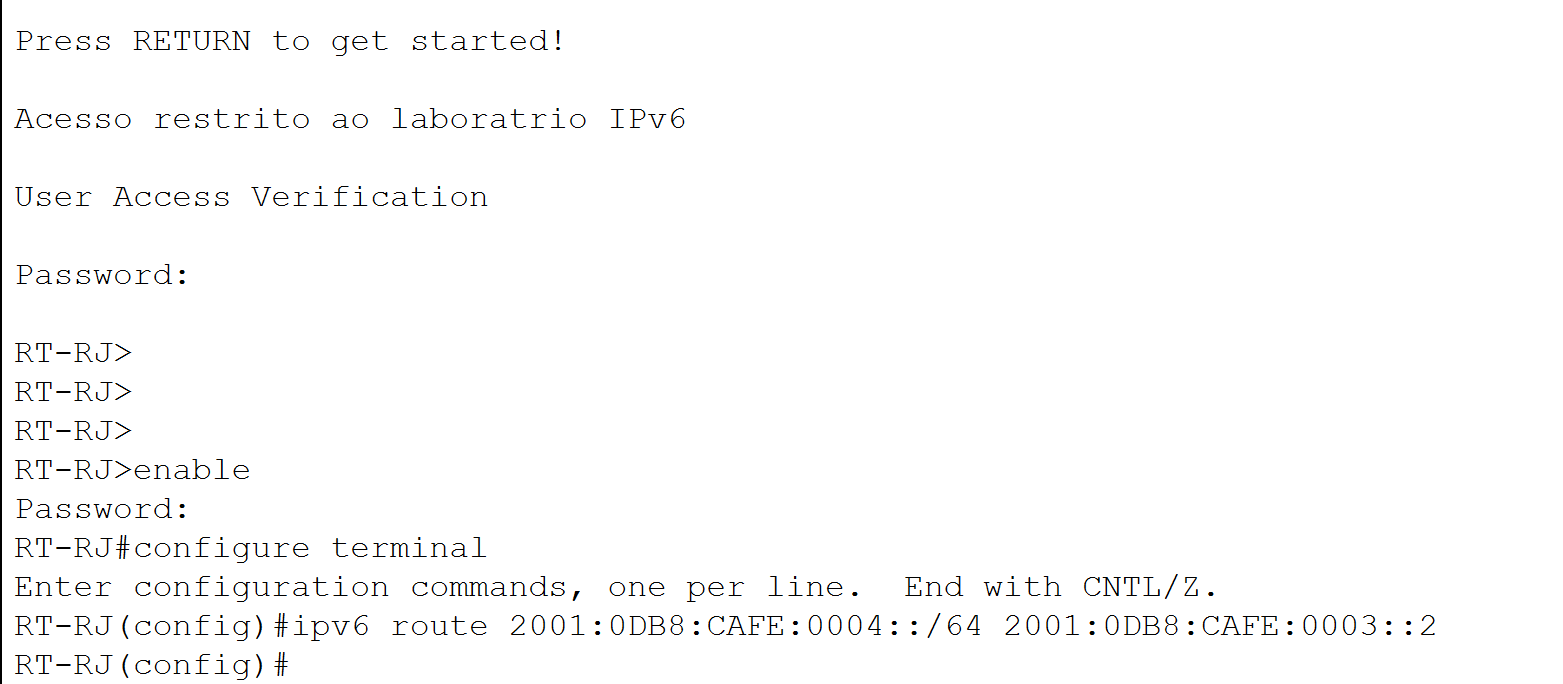

Implementar rotas estáticas;
-
Verificar conectividade fim-a-fim.
Topologia da Rede
A topologia contempla três LANs:
-
LAN Centro
-
LAN Niterói
-
LAN Av. Paulista
Conectadas por dois roteadores (RT-RJ e RT-SP) através de uma rede intermediária chamada Rede ISP.
Veja abaixo a topologia e tabelas de endereçamento:

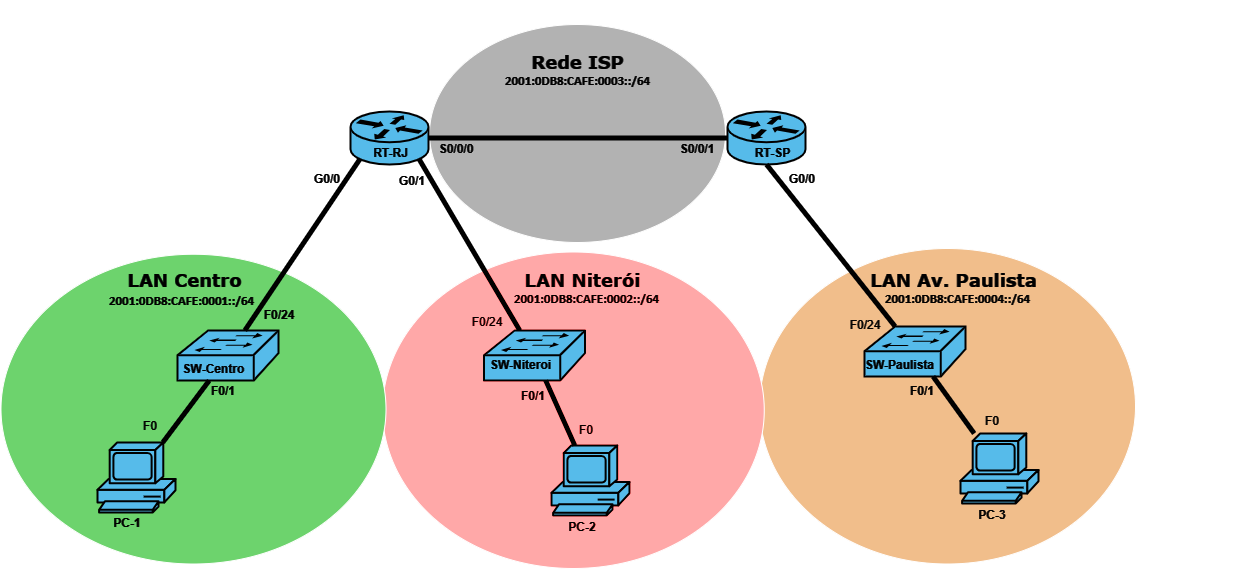

Imagem da Topologia:
Tabelas de Endereçamento:
LAN Centro |
|||
Dispositivo |
Interface |
Endereço IPv6 |
Gateway Padrão |
PC-1 |
NIC |
2001:0DB8:CAFE:0001::10 |
2001:0DB8:CAFE:0001::1 |
RT-RJ |
G0/0 |
2001:0DB8:CAFE:0001::1 |
LAN Niterói |
|||
Dispositivo |
Interface |
Endereço IPv6 |
Gateway Padrão |
PC-2 |
NIC |
2001:0DB8:CAFE:0002::10 |
2001:0DB8:CAFE:0002::1 |
RT-RJ |
G0/1 |
2001:0DB8:CAFE:0002::1 |
LAN Av Paulista |
|||
Dispositivo |
Interface |
Endereço IPv6 |
Gateway Padrão |
PC-3 |
NIC |
2001:0DB8:CAFE:0004::10 |
2001:0DB8:CAFE:0004::1 |
RT-SP |
G0/0 |
2001:0DB8:CAFE:0004::1 |
Rede ISP |
||
Dispositivo |
Interface |
Endereço IPv6 |
RT-RJ |
S0/0/0 |
2001:0DB8:CAFE:0003::1 |
RT-SP |
S0/0/1 |
2001:0DB8:CAFE:0003::2 |
Checklist de Implementação
Parte 1: Criação da Topologia
-
Abra o Cisco Packet Tracer.
-
Adicione os dispositivos conforme a imagem da topologia.
-
PCs: PC-1, PC-2, PC-3
-
Roteadores: RT-RJ, RT-SP (modelo 1941)
-
Switches: SW-Centro, SW-Niterói, SW-Paulista
-
Adicione o módulo HWIC-2T aos roteadores para habilitar interfaces seriais.
-
Parte 2: Configuração da LAN Centro
PC-1:
-
Clique no PC-1.
-
Vá na aba Desktop > IP Configuration.
-
Selecione Static em IPv6 Configuration.
-
Preencha os campos:

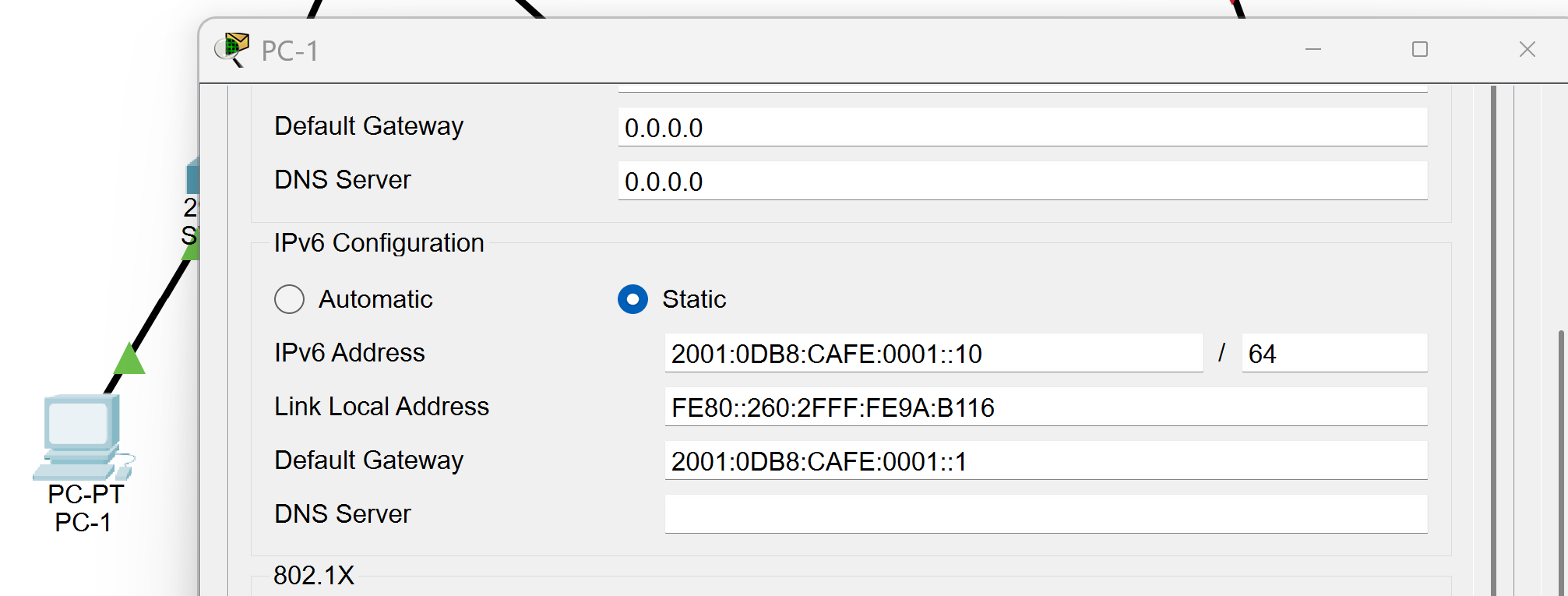

Nome: PC-1 Endereço IPv6: 2001:0DB8:CAFE:0001::10 Gateway Padrão: 2001:0DB8:CAFE:0001::1 |
Parte 3: Configuração da LAN Niterói
PC-2:

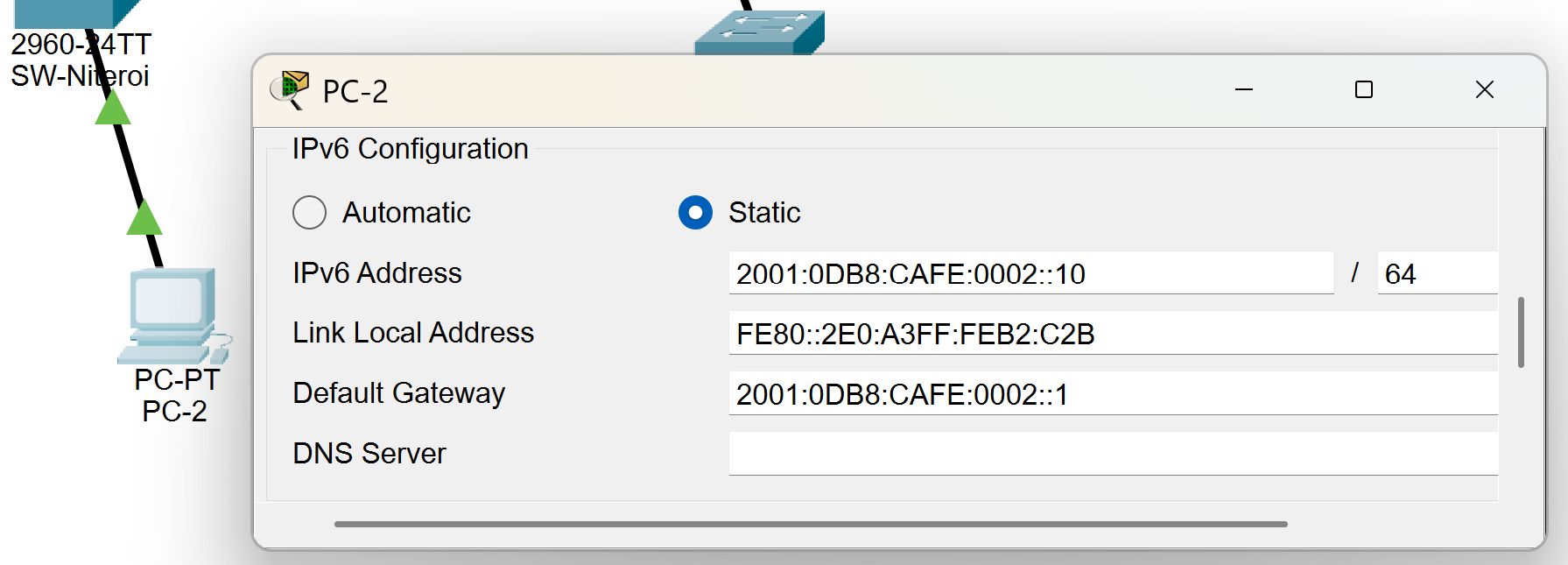

Nome: PC-2 Endereço IPv6: 2001:0DB8:CAFE:0002::10 Gateway Padrão: 2001:0DB8:CAFE:0002::1 |
Parte 4: Configuração do Roteador RT-RJ
Passos:

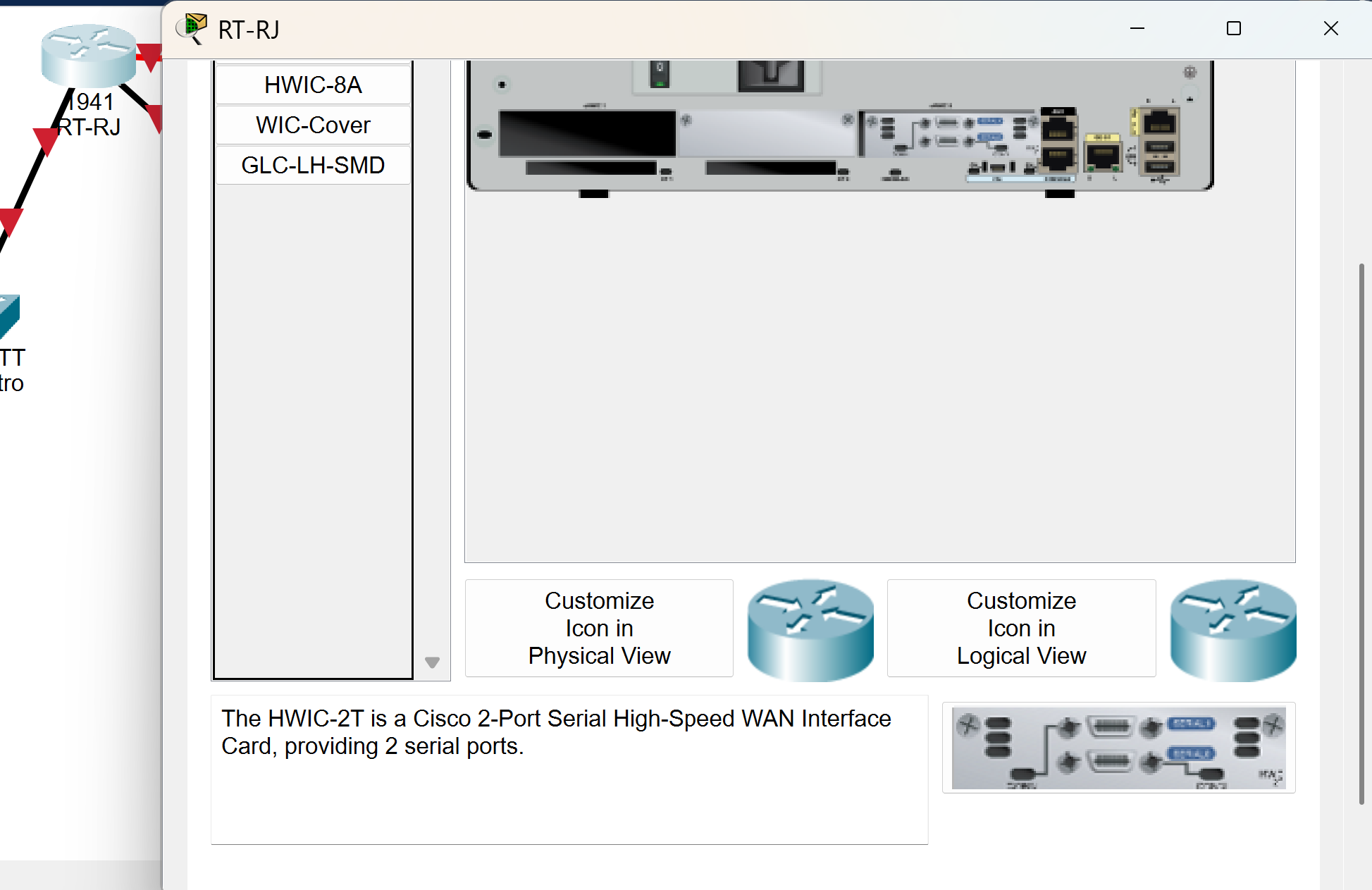

Adicione o módulo HWIC-2T.

Arraste o módulo até o espaço no roteador.

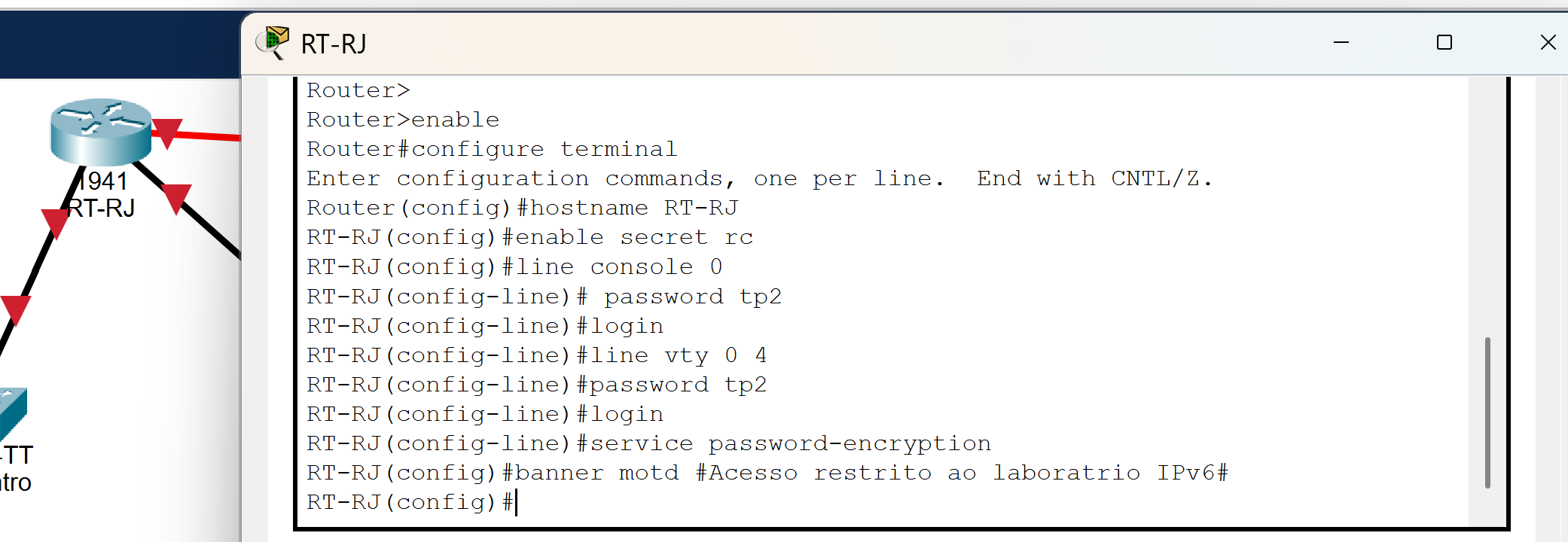

Acesse o modo de configuração e aplique:

hostname RT-RJ enable secret rc line console 0 password tp2 login line vty 0 4 password tp2 login service password-encryption banner motd #Acesso restrito ao laboratório IPv6# |

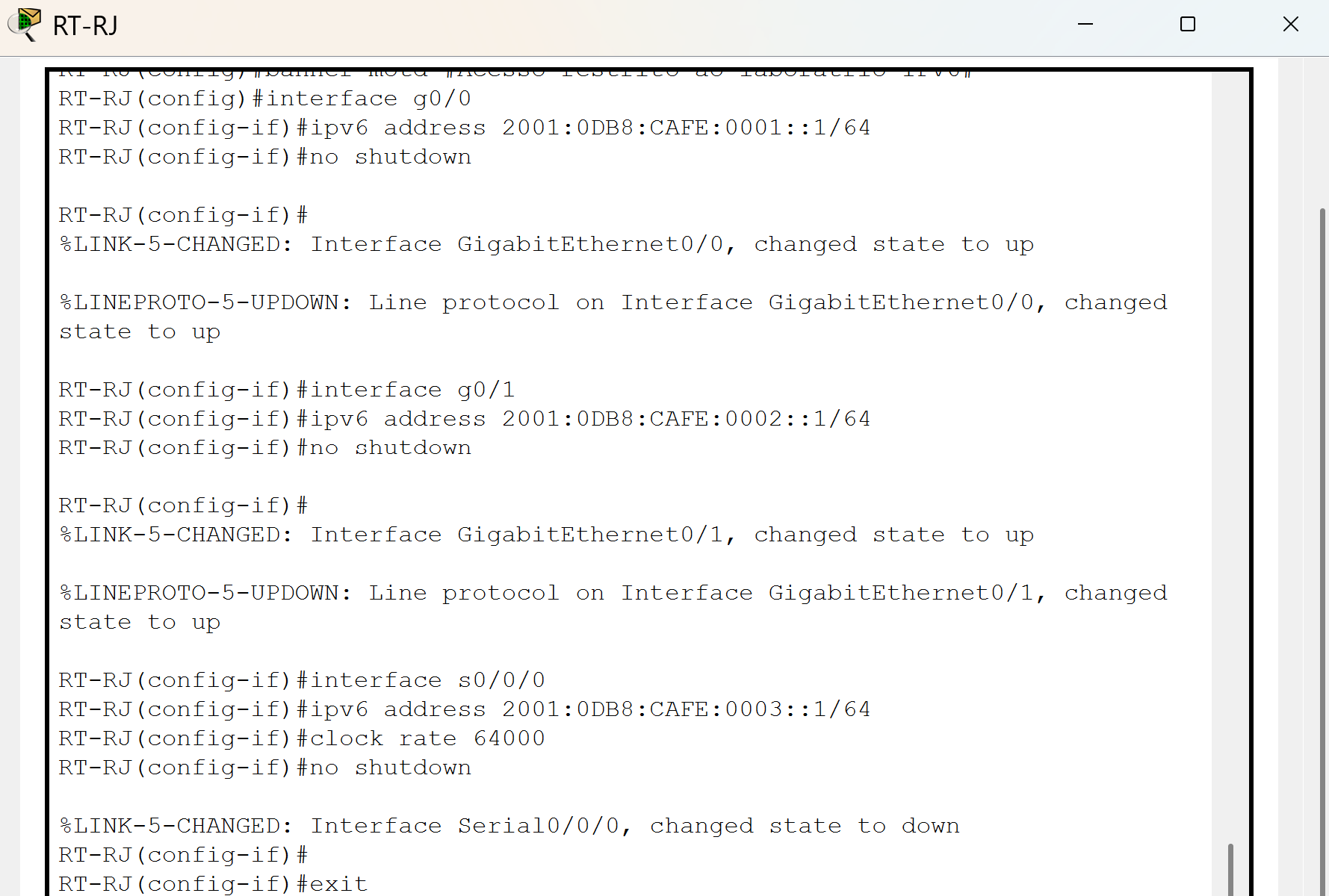

Configuração de Interfaces:

interface g0/0 interface g0/1 interface s0/0/0 exit |

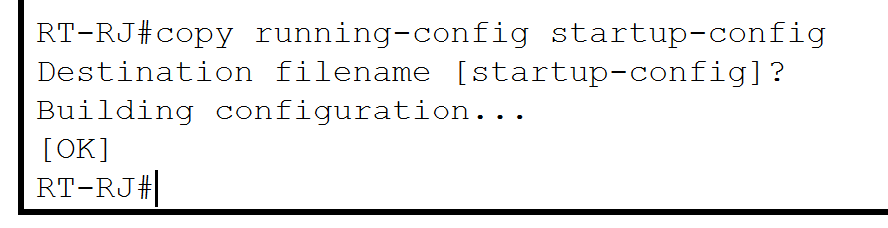

Salvar:

Parte 5: Verificação da Tabela de Roteamento no RT-RJ

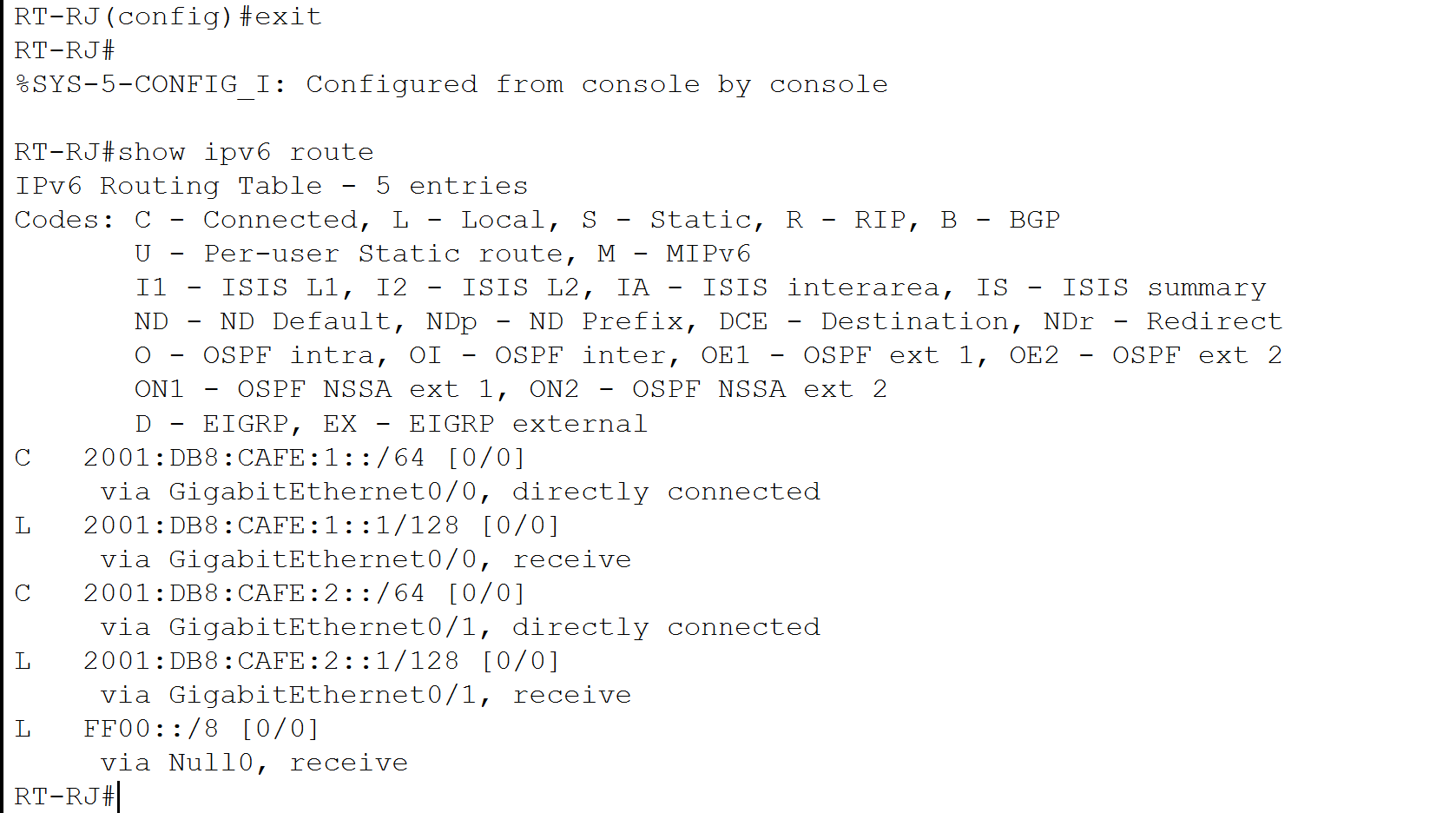

Comando:

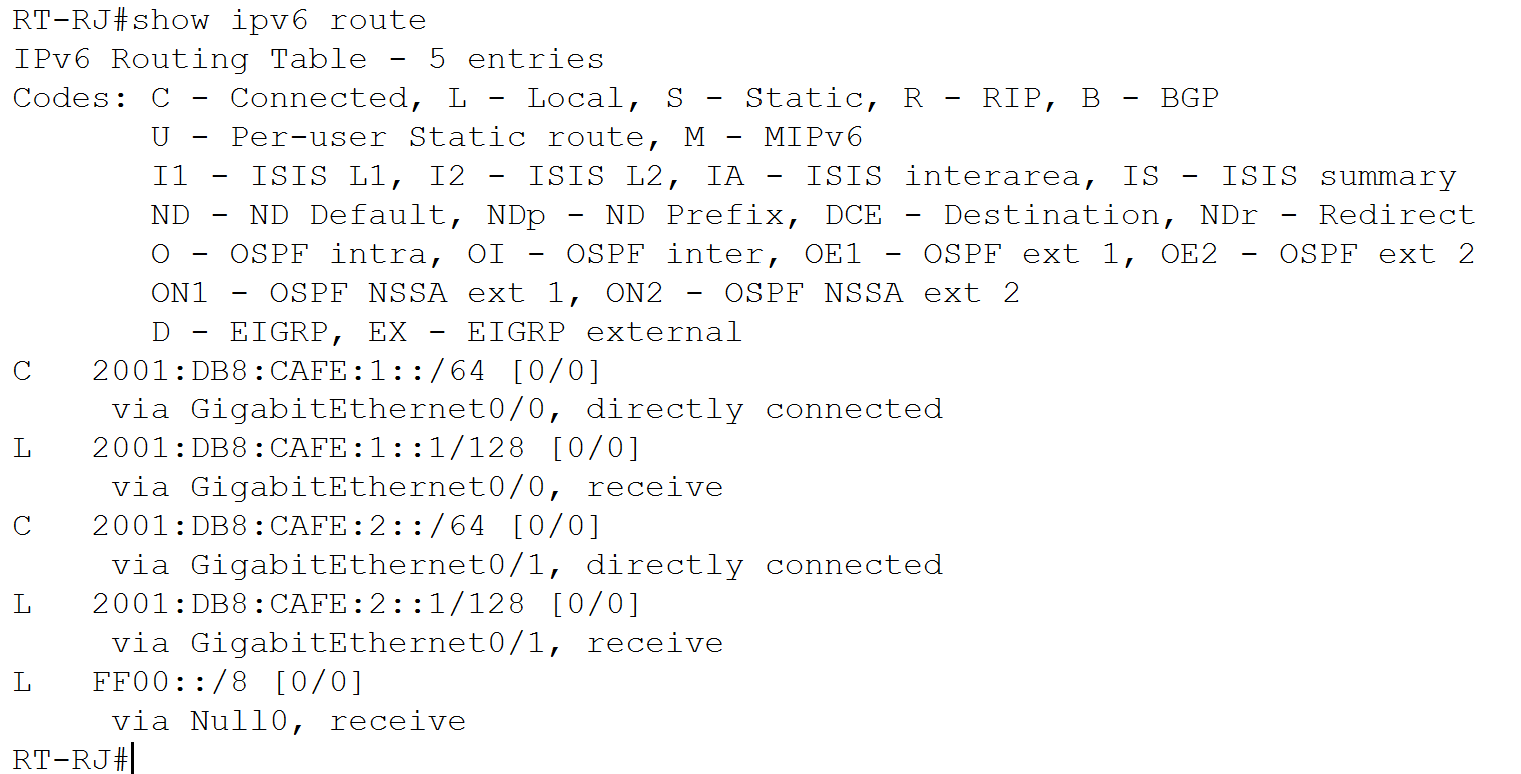

show ipv6 route |
Parte 6: Verificação de Conectividade entre PC-1 e PC-2

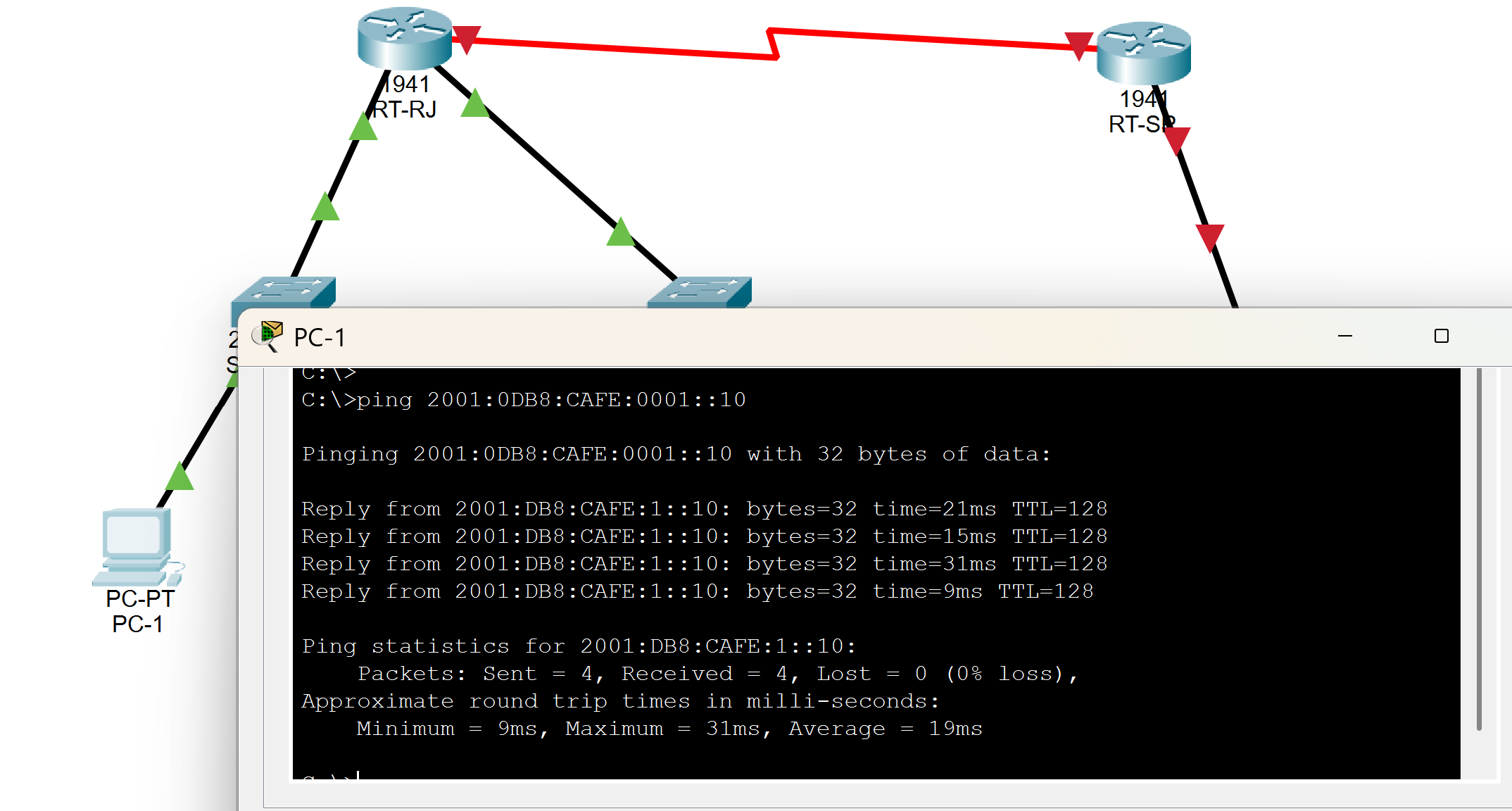

Execute o comando de ping nos dois PCs:

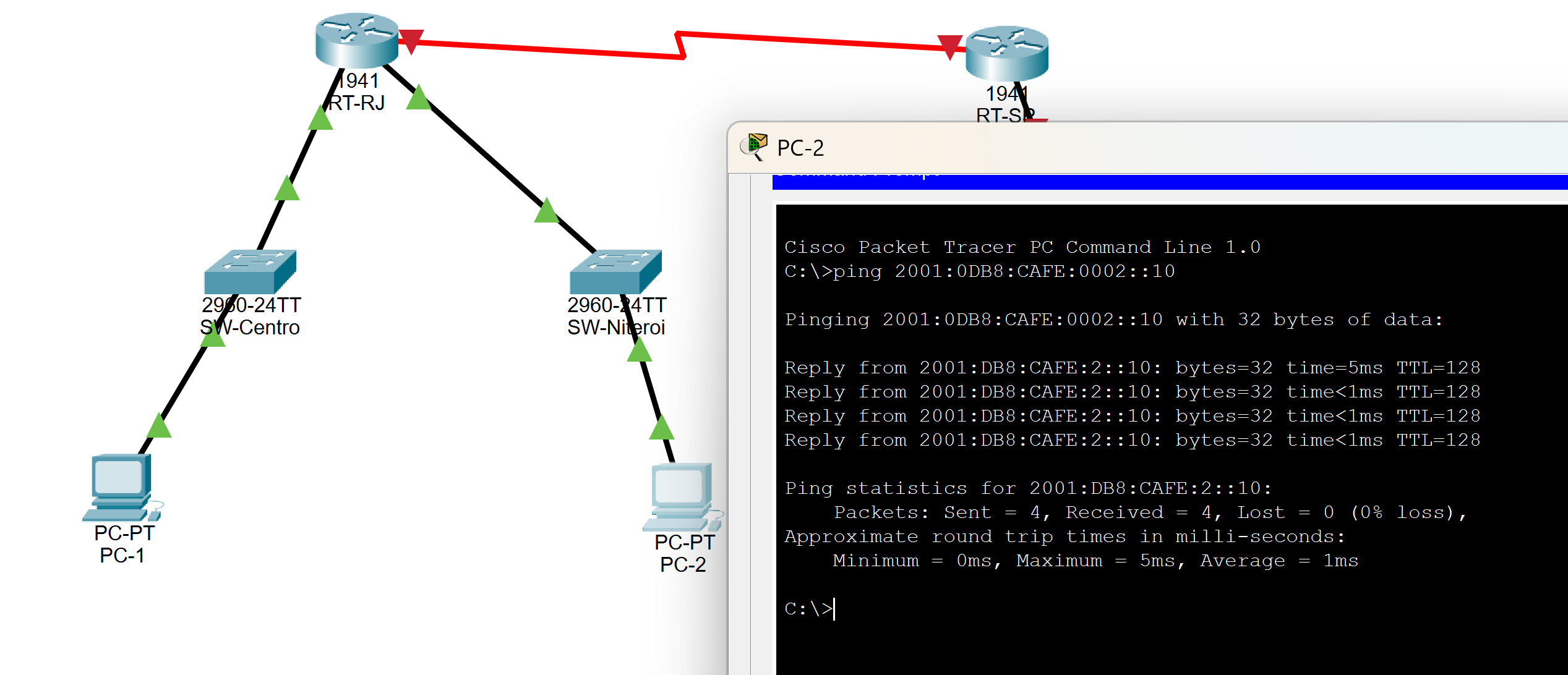

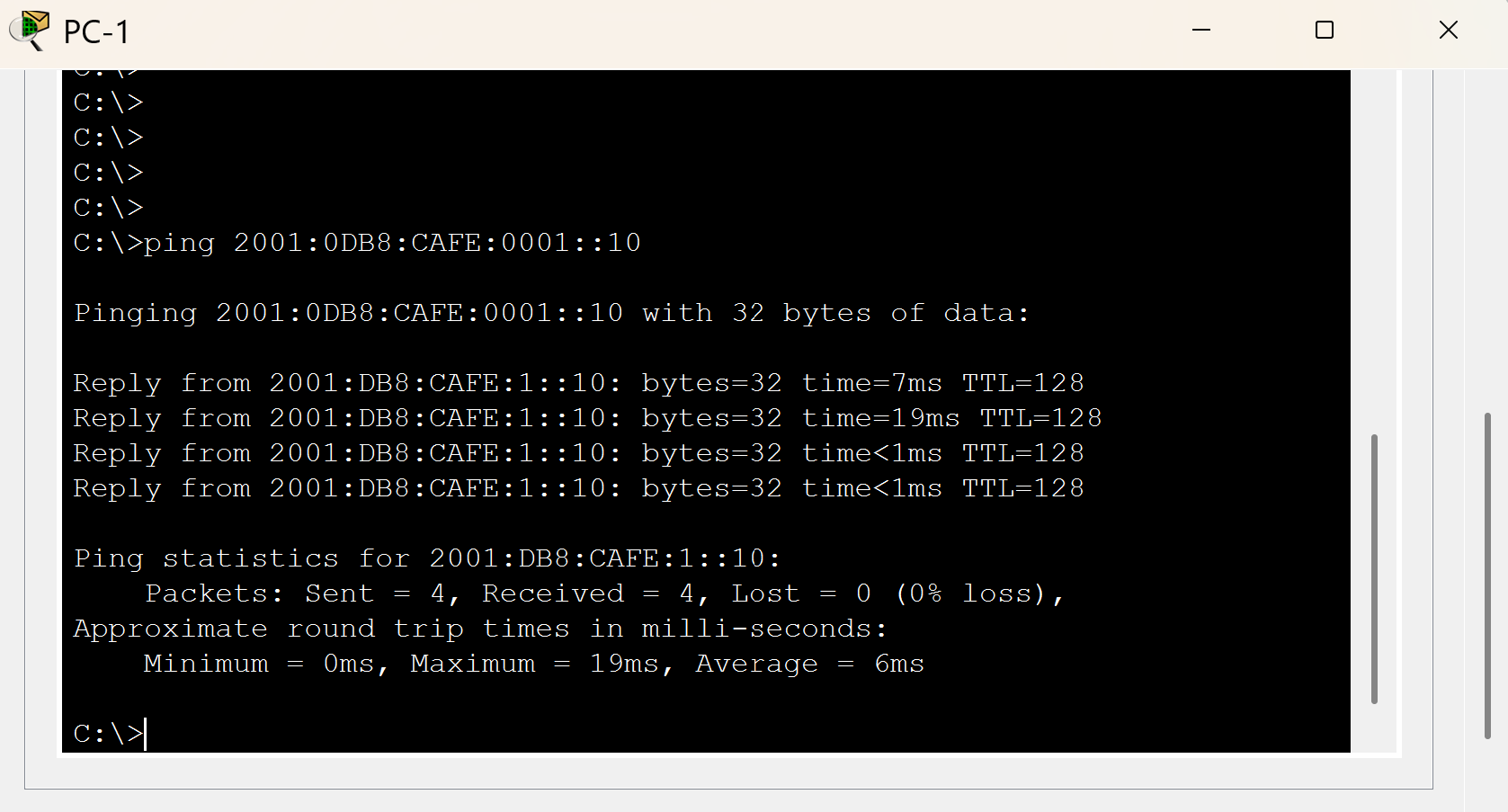

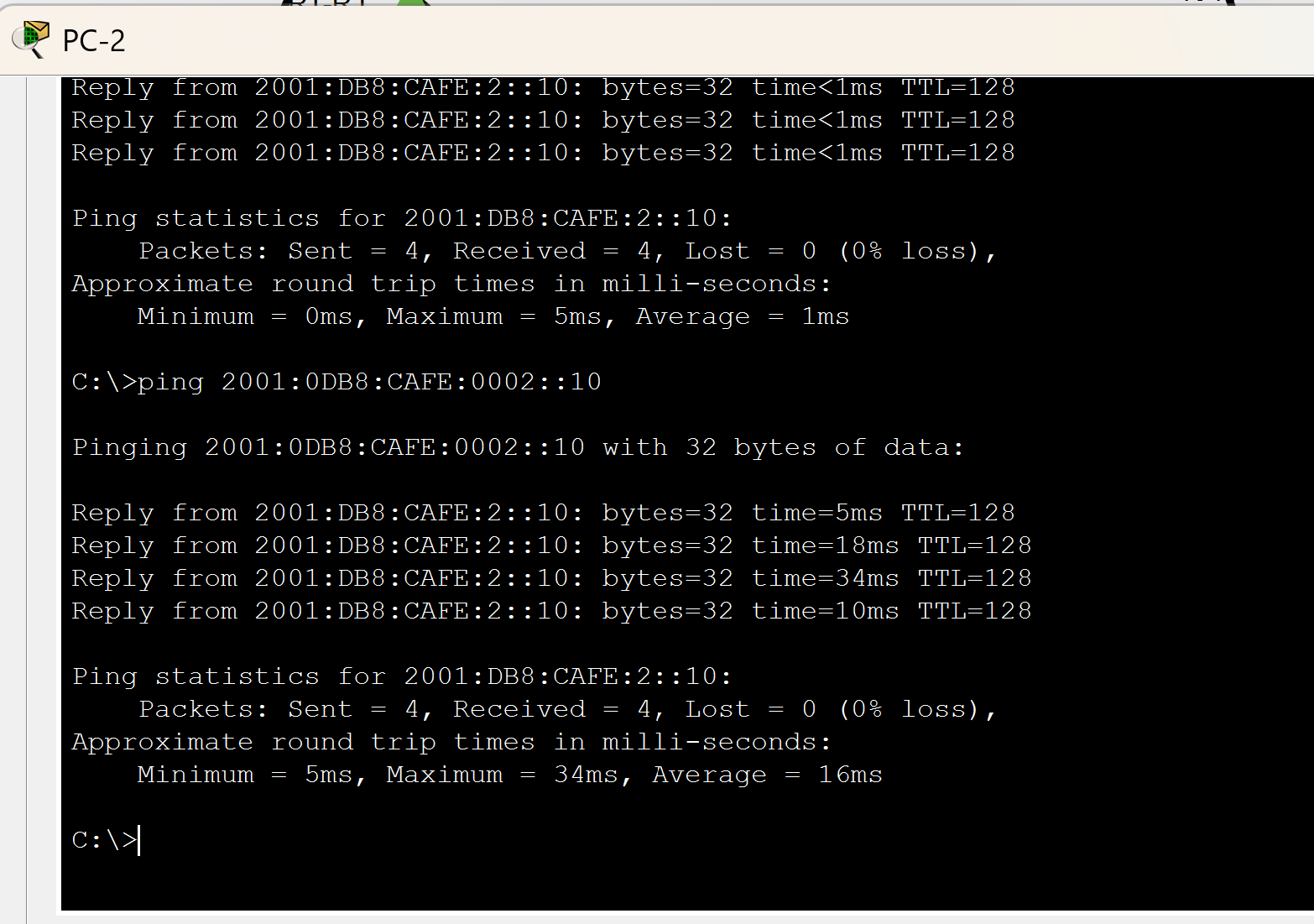

ping 2001:0DB8:CAFE:0002::10 ping 2001:0DB8:CAFE:0001::10 |

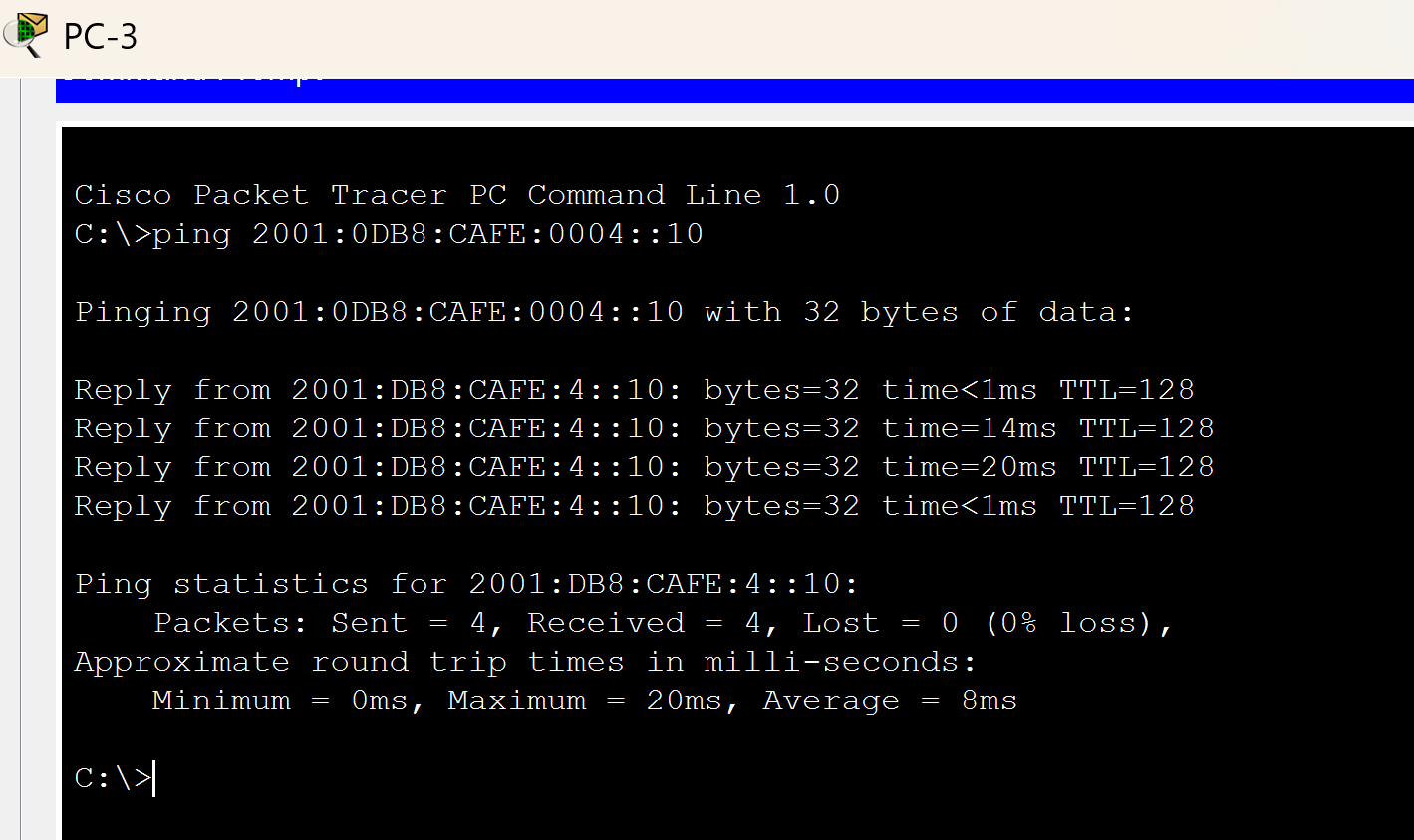

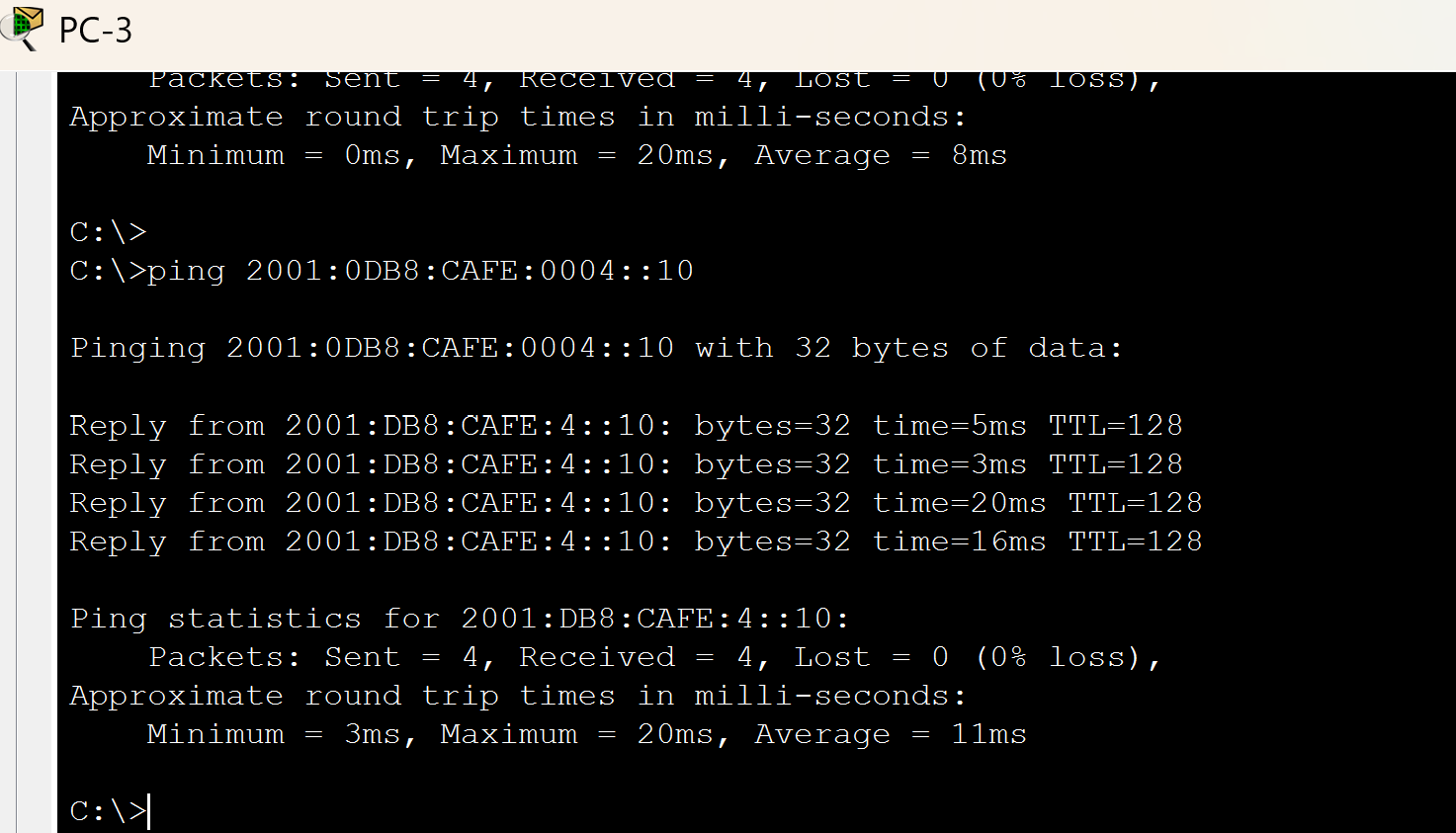

Parte 7: Configuração da LAN Av. Paulista

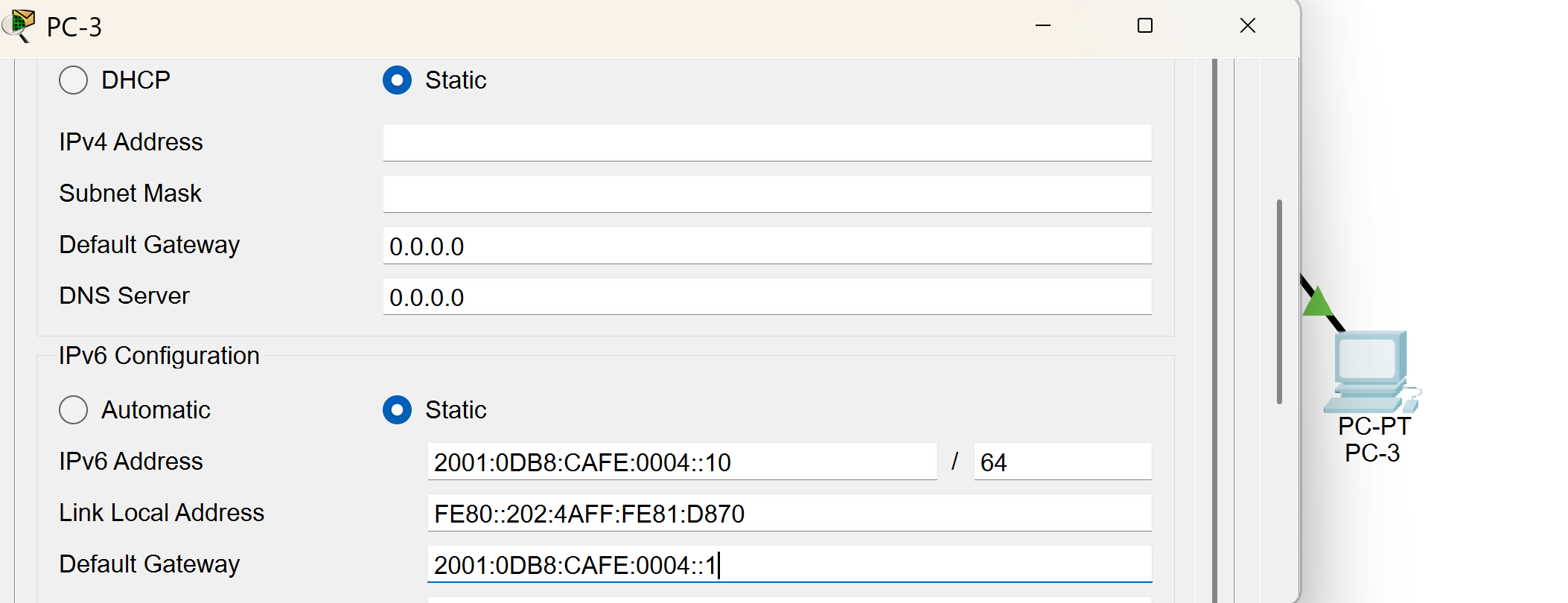

PC-3:

Nome: PC-3 Endereço IPv6: 2001:0DB8:CAFE:0004::10 Gateway Padrão: 2001:0DB8:CAFE:0004::1 |
Parte 8: Configuração do Roteador RT-SP
Passos:

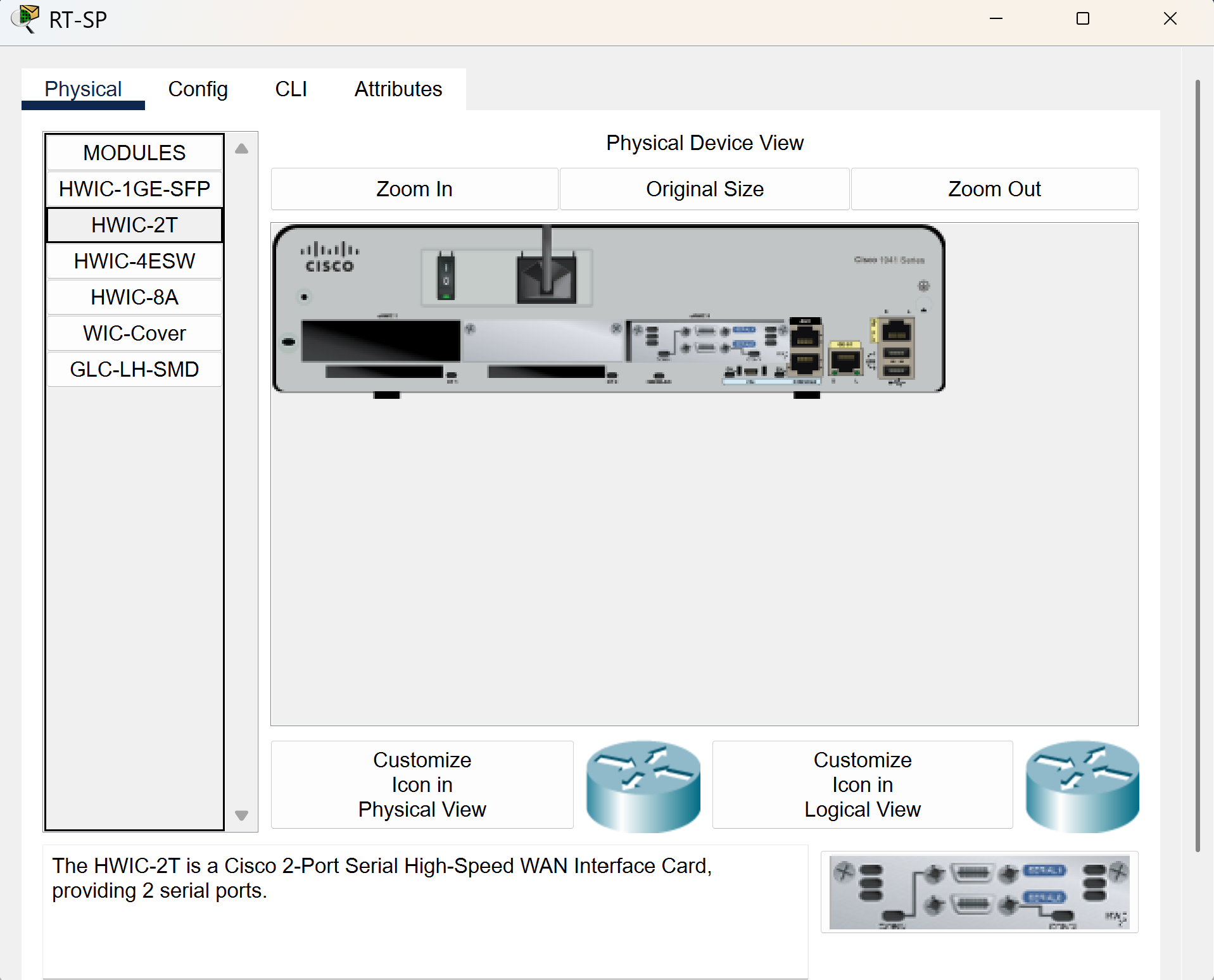

Adicione o módulo HWIC-2T.

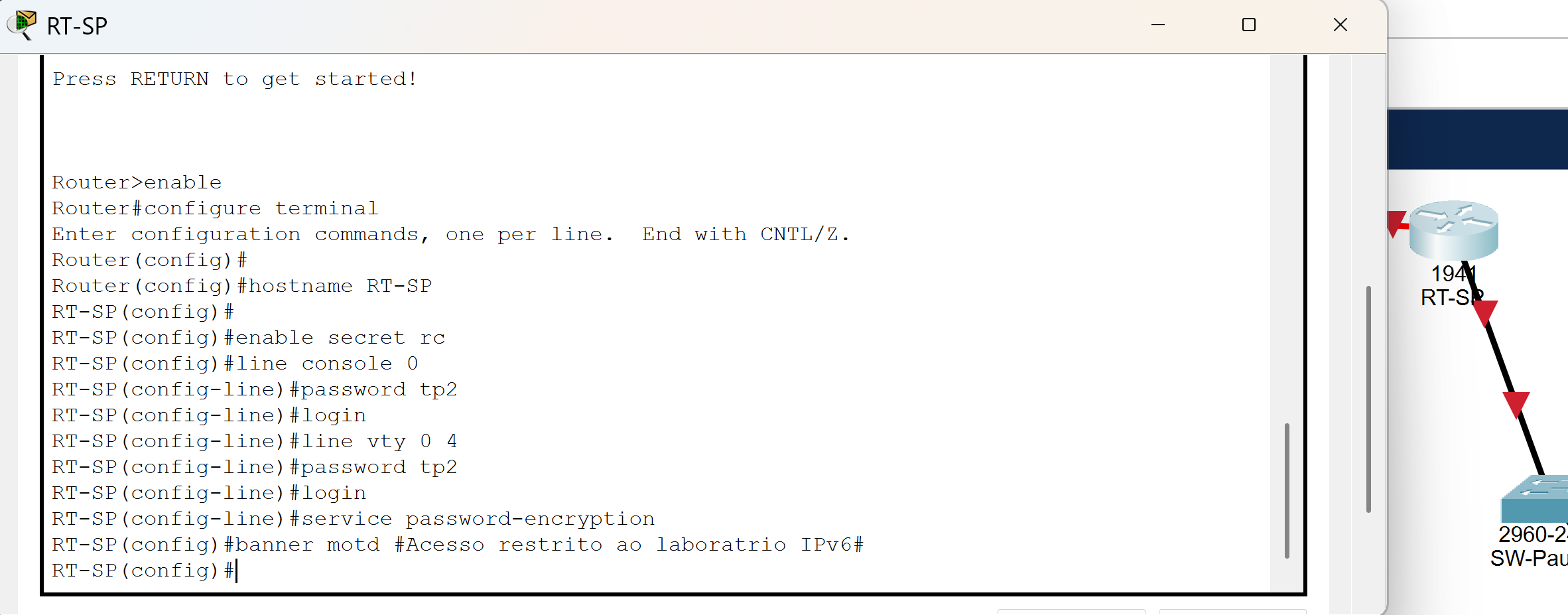

Acesse o modo de configuração e aplique:

hostname RT-SP enable secret rc line console 0 password tp2 login line vty 0 4 password tp2 login service password-encryption banner motd #Acesso restrito ao laboratório IPv6# |

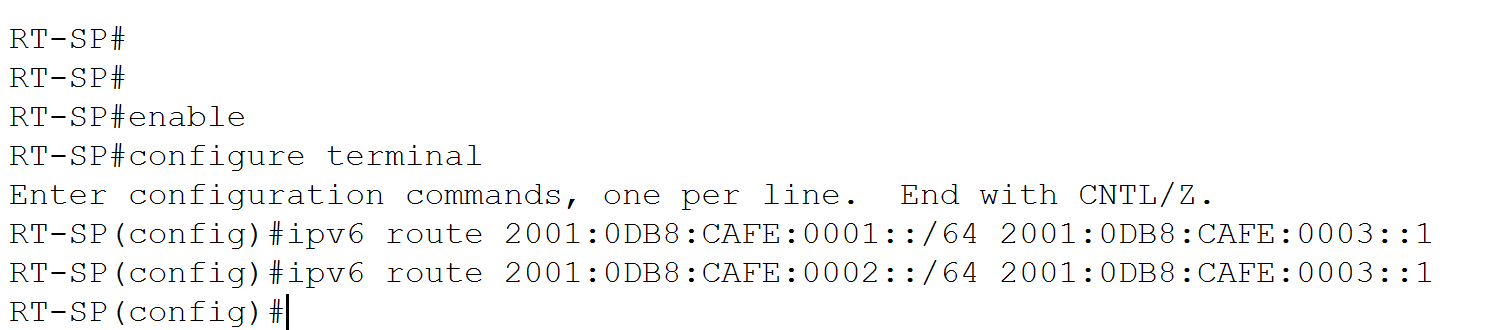

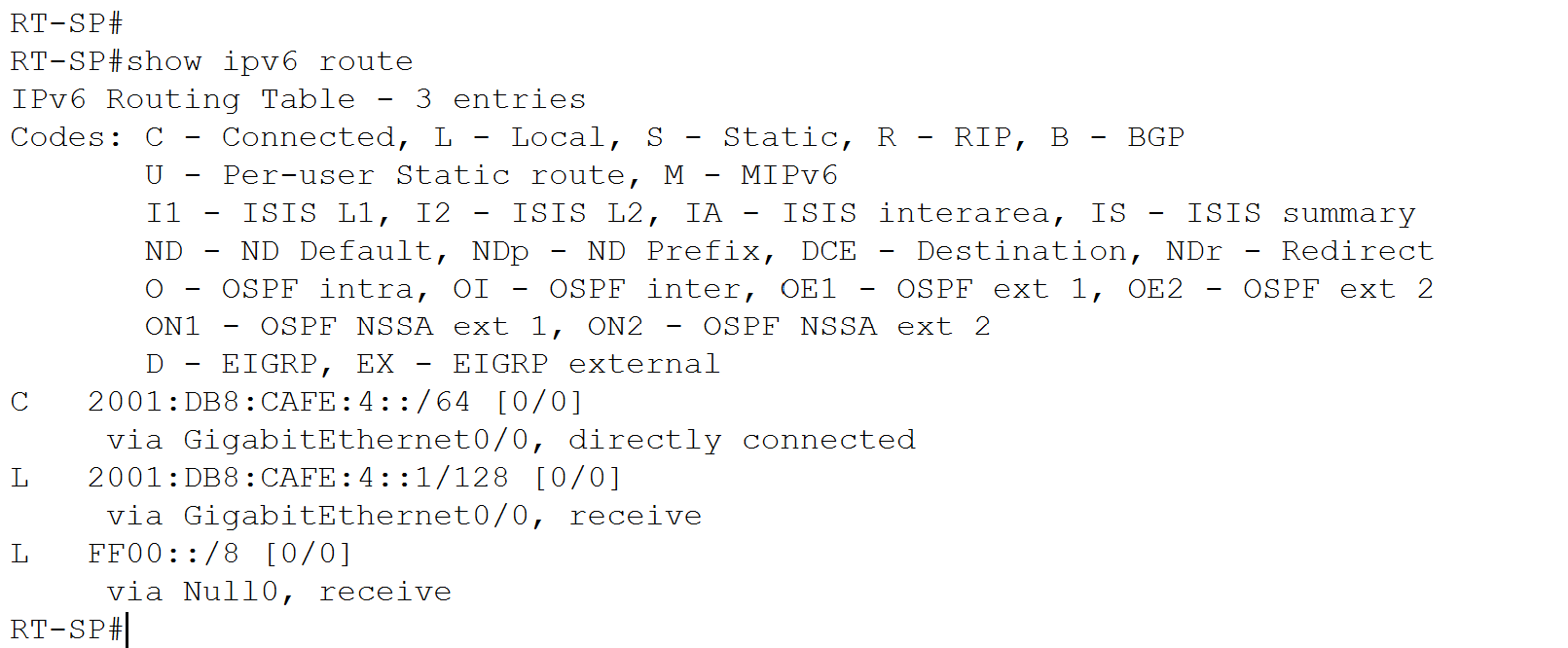

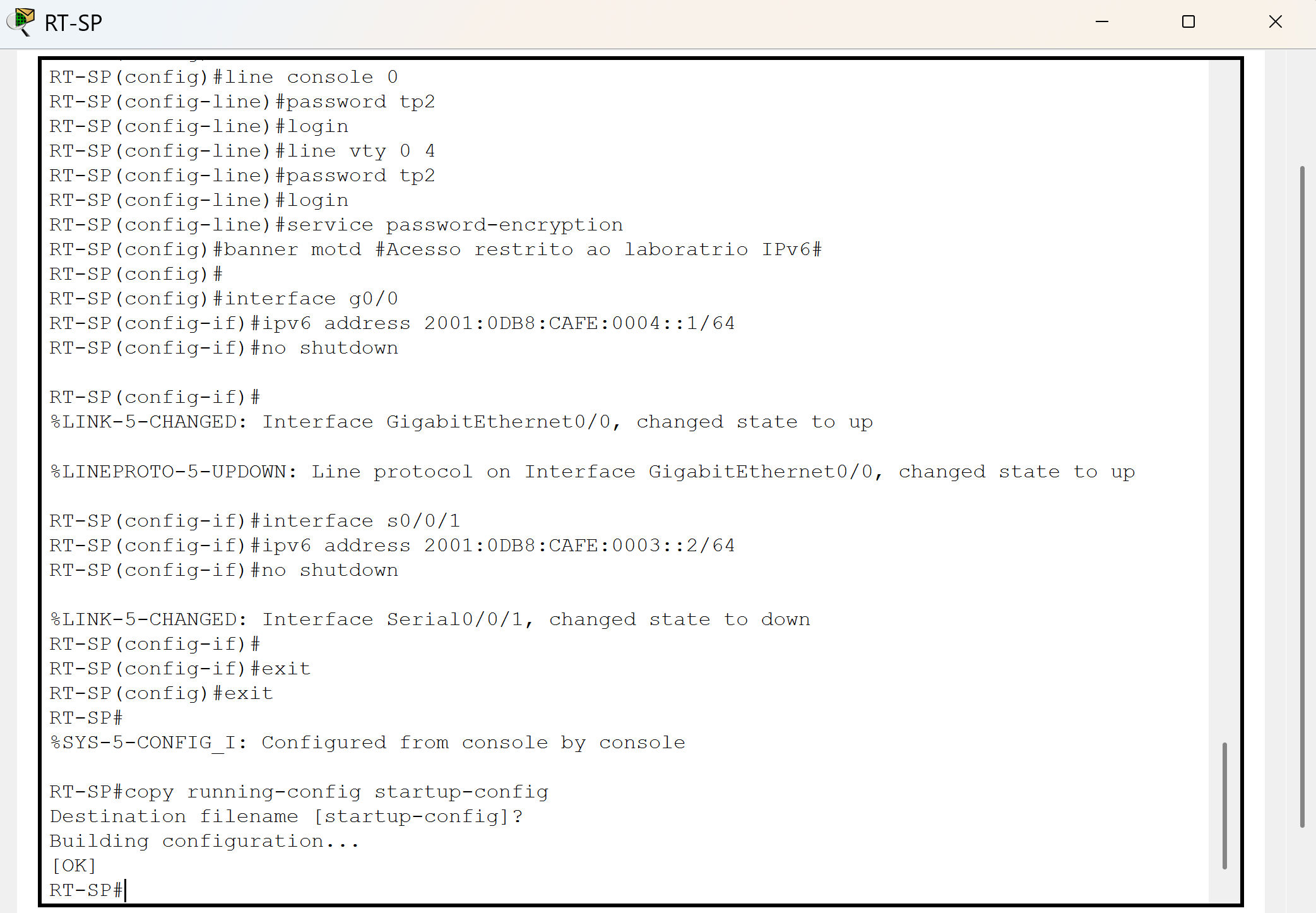

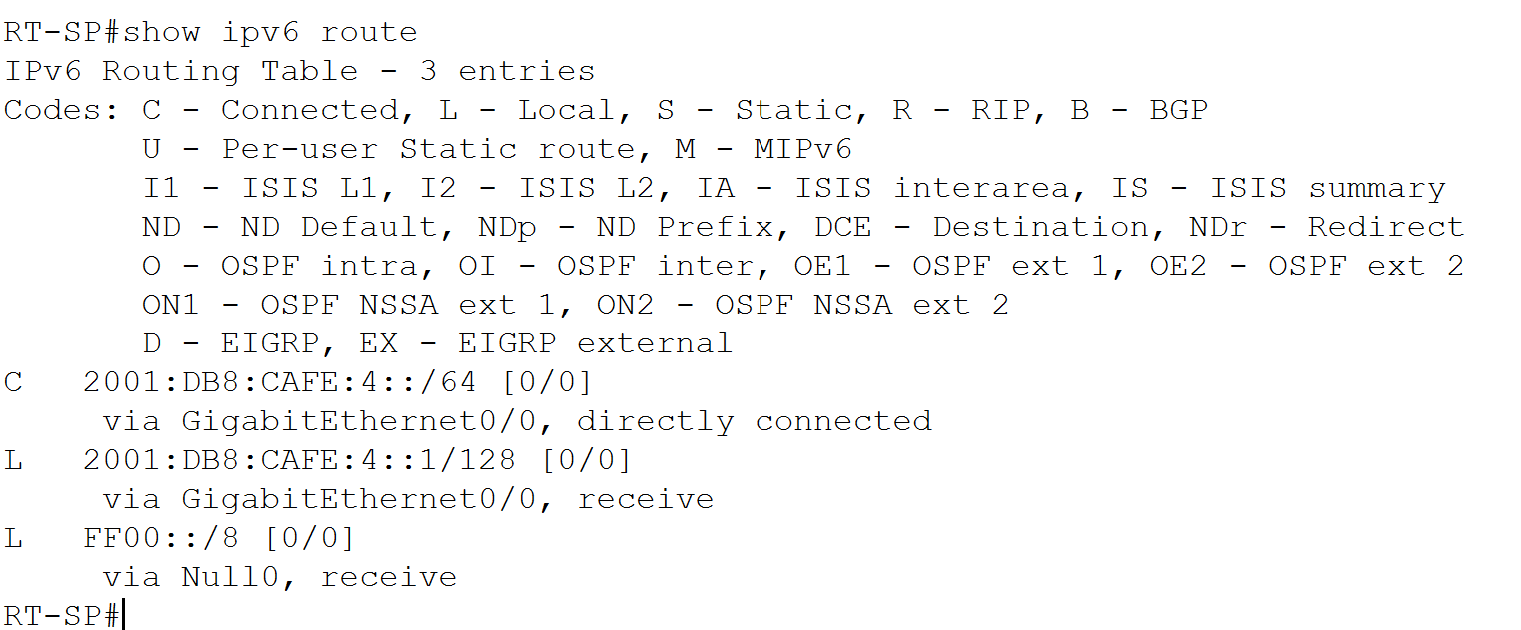

Configuração de Interfaces:
