Cisco Packet Tracer – O Simulador de Redes Gratuito e Poderoso da Cisco

O Que é o Cisco Packet Tracer?

O Cisco Packet Tracer é um software gratuito e multiplataforma criado pela Cisco Systems, voltado para o ensino e a prática de configuração de redes, solução de problemas e simulações realistas de dispositivos e topologias de rede.

É amplamente utilizado por:

• Estudantes de redes e certificações Cisco (como CCNA, CCNP)

• Professores e instituições de ensino

• Profissionais de infraestrutura, redes e segurança cibernética

• Pessoas que estão começando na área de tecnologia e precisam simular redes locais, internet, VLANs, roteadores, switches, etc.

O software permite criar ambientes virtuais completos com roteadores, switches, PCs, servidores, firewalls, nuvens, cabos, além de simular tráfego de pacotes em tempo real, testes de conectividade, configurações CLI (linha de comando) e até automações simples.

Para Que Serve o Cisco Packet Tracer?

Algumas das funcionalidades mais comuns do Packet Tracer incluem:

• Montagem de laboratórios de redes virtuais

• Configuração de switches, roteadores e access points

• Testes de conectividade usando ping, traceroute e simulações gráficas

• Implementação de protocolos de roteamento (RIP, OSPF, EIGRP)

• Criação de VLANs, inter-VLAN, NAT e DHCP

• Simulação de cenários de segurança, ACLs e firewalls

• Prática para provas e certificações Cisco

Tudo isso sem a necessidade de equipamentos físicos caros — o que torna a ferramenta essencial para aprendizado prático com custo zero.

Como Baixar o Cisco Packet Tracer

O Cisco Packet Tracer é gratuito, mas o download oficial exige que você tenha uma conta no Cisco Networking Academy (NetAcad).

Link oficial para download:
https://www.netacad.com/resources/lab-downloads?courseLang=pt-BR

Dica: Para baixar, você deve estar logado com sua conta gratuita do NetAcad.

Versão mais recente (na data desta publicação):
Packet Tracer 8.2.2 – compatível com Windows, macOS e Linux

Após baixar e instalar o Cisco Packet Tracer, é comum que iniciantes fiquem um pouco perdidos com tantos ícones, abas e dispositivos disponíveis. Nesta segunda parte da publicação, nosso foco será apresentar a interface gráfica do programa, os principais componentes de rede disponíveis e explicar para que cada um serve. Isso vai te preparar para criar laboratórios com muito mais segurança e clareza.

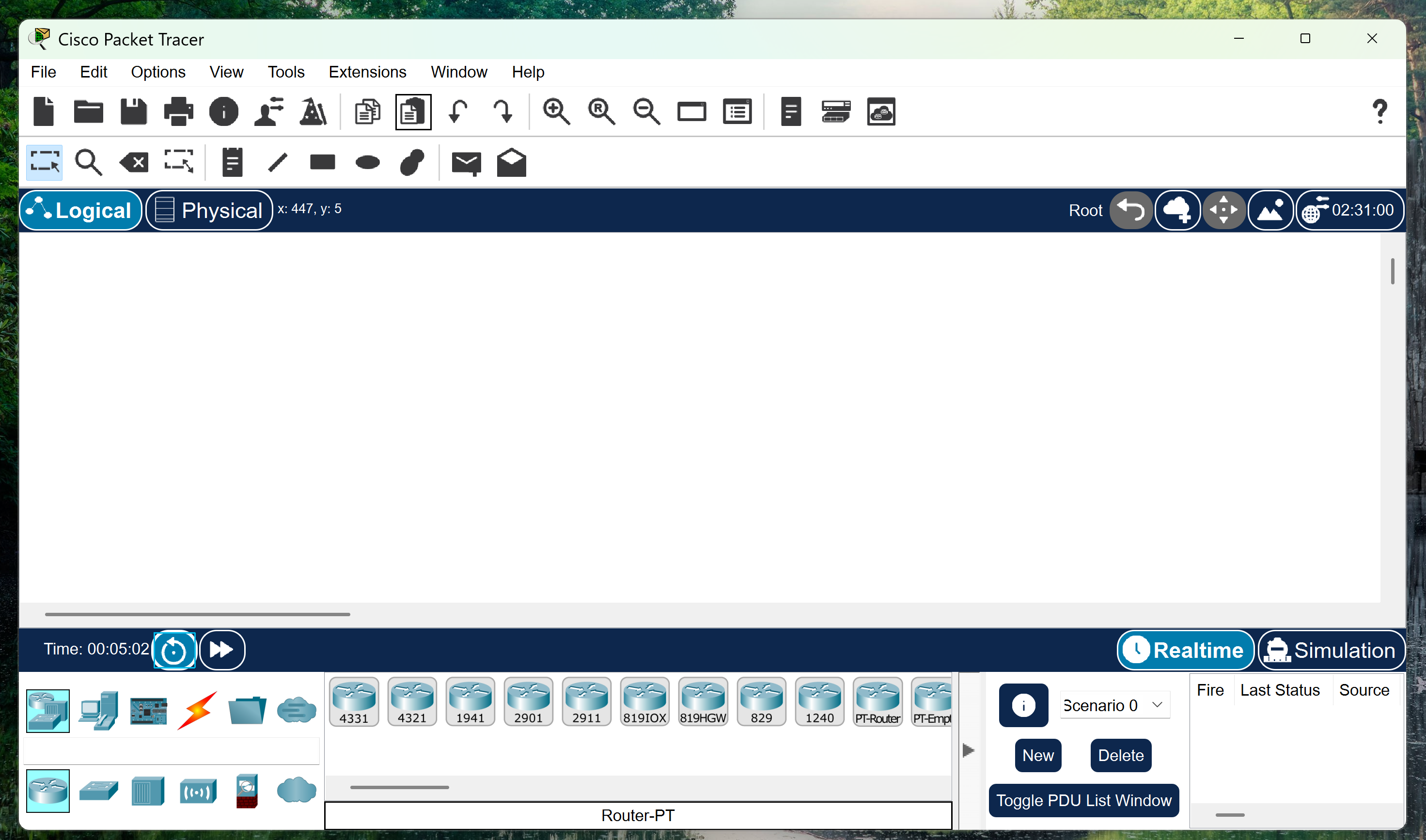

Área de Trabalho do Cisco Packet Tracer

Ao abrir o software, você verá a tela principal dividida em seções:

• Área central (área de montagem): onde os dispositivos são posicionados e conectados

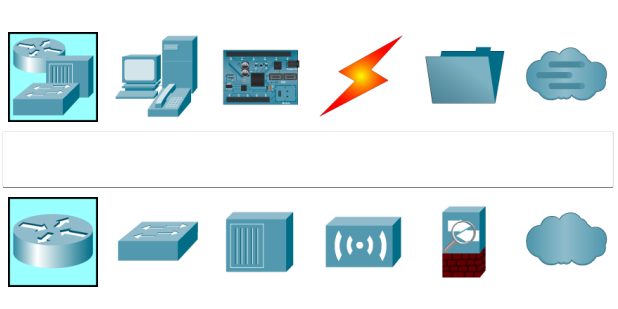

• Barra inferior de dispositivos: onde você escolhe os equipamentos (PCs, switches, roteadores, etc)

• Barra lateral direita: mostra o modo de simulação e execução

• Barra superior: contém comandos como salvar, abrir, mover itens, conectar, adicionar notas etc.



Essa estrutura torna fácil e rápido criar redes do zero, testar ideias e simular ambientes reais.

Categorias de Dispositivos

End Devices (Dispositivos Finais)

Aqui você encontra os clientes de rede, como:

• PC – computador de uso geral

• Laptop – similar ao PC, com mobilidade

• Smartphone e Tablet – úteis para testes de redes sem fio

• Servidor – oferece serviços como DHCP, DNS, HTTP, FTP etc

• Printer, TV, VOIP Phone, IoT Devices – usados em laboratórios mais avançados

Esses dispositivos simulam usuários ou serviços da rede.

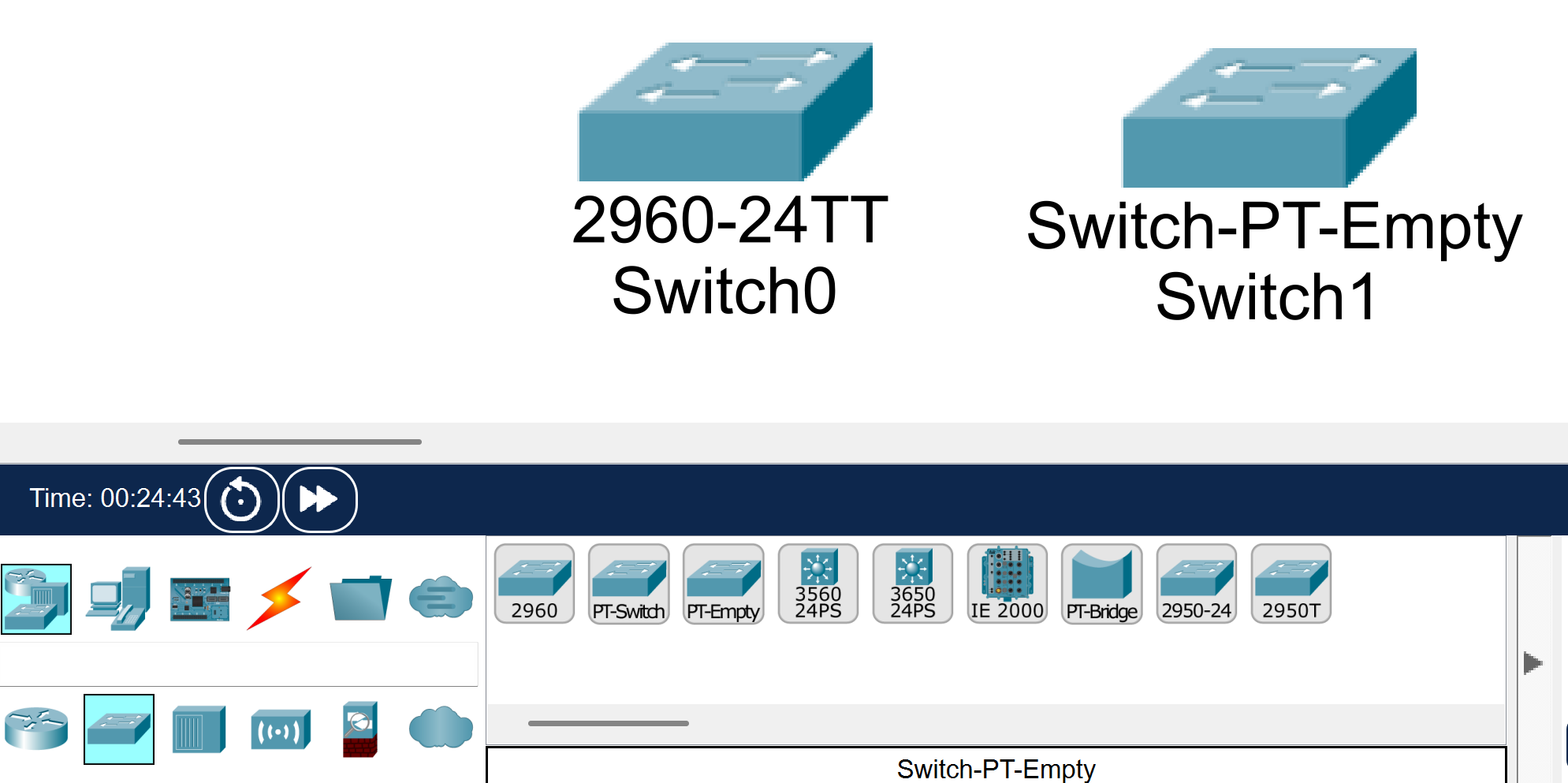

Switches

Equipamentos que operam na Camada 2 (Enlace), responsáveis por:

• Interligar dispositivos dentro de uma rede local (LAN)

• Transmitir quadros com base nos endereços MAC

• Criar segmentações e possibilitar VLANs

Mais comuns:

• Switch 2960 – modelo padrão para estudos

• Switch PT-Empty – permite adicionar módulos manualmente

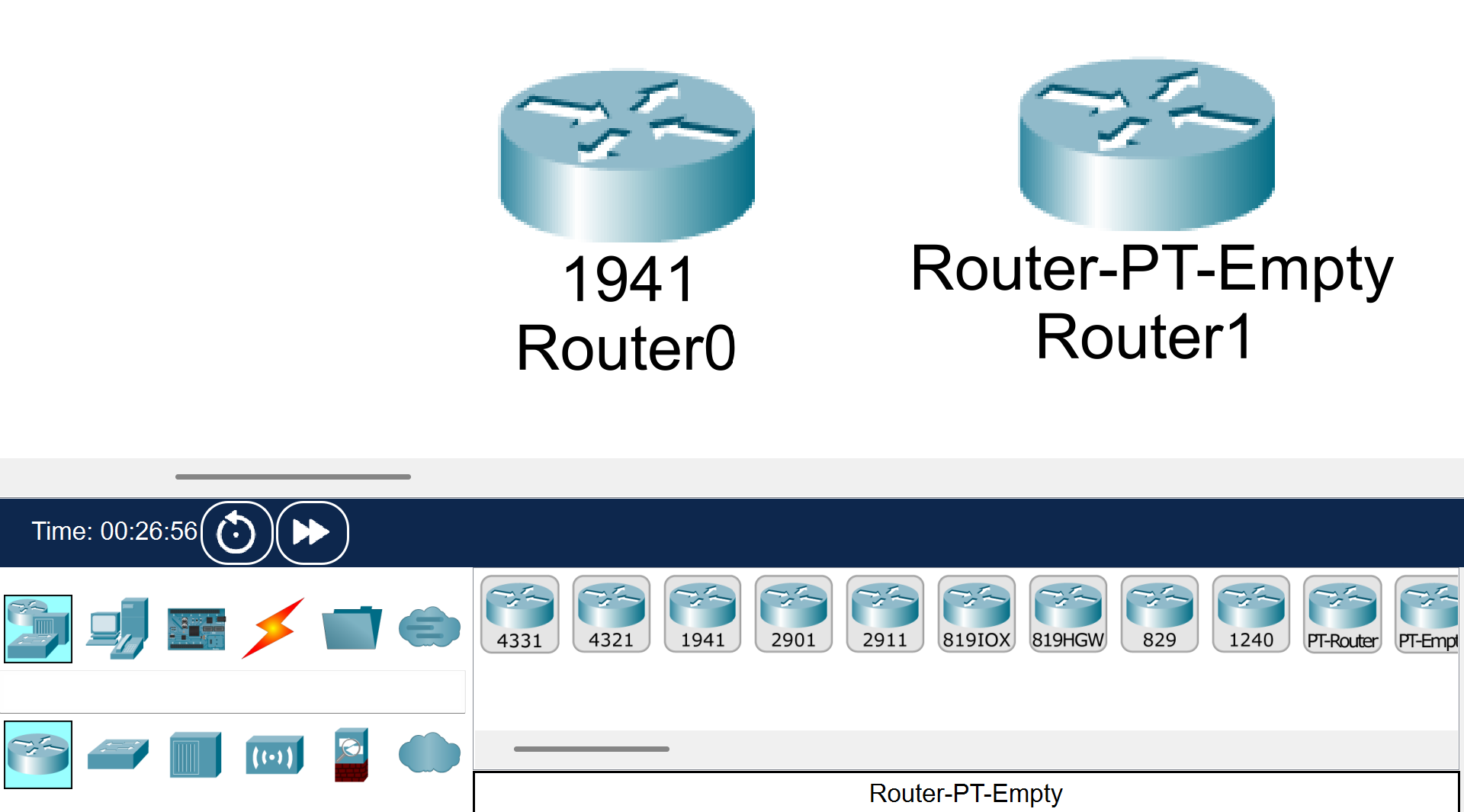

Routers (Roteadores)

Dispositivos da Camada 3 (Rede) que:

• Permitem a comunicação entre redes diferentes

• Suportam protocolos como RIP, OSPF, EIGRP, NAT, DHCP e ACLs

• Trabalham com interfaces seriais, FastEthernet e GigabitEthernet

Exemplos:

• Router 1941 – usado em redes básicas e intermediárias

• Router PT-Empty – como o switch vazio, permite inserção de módulos

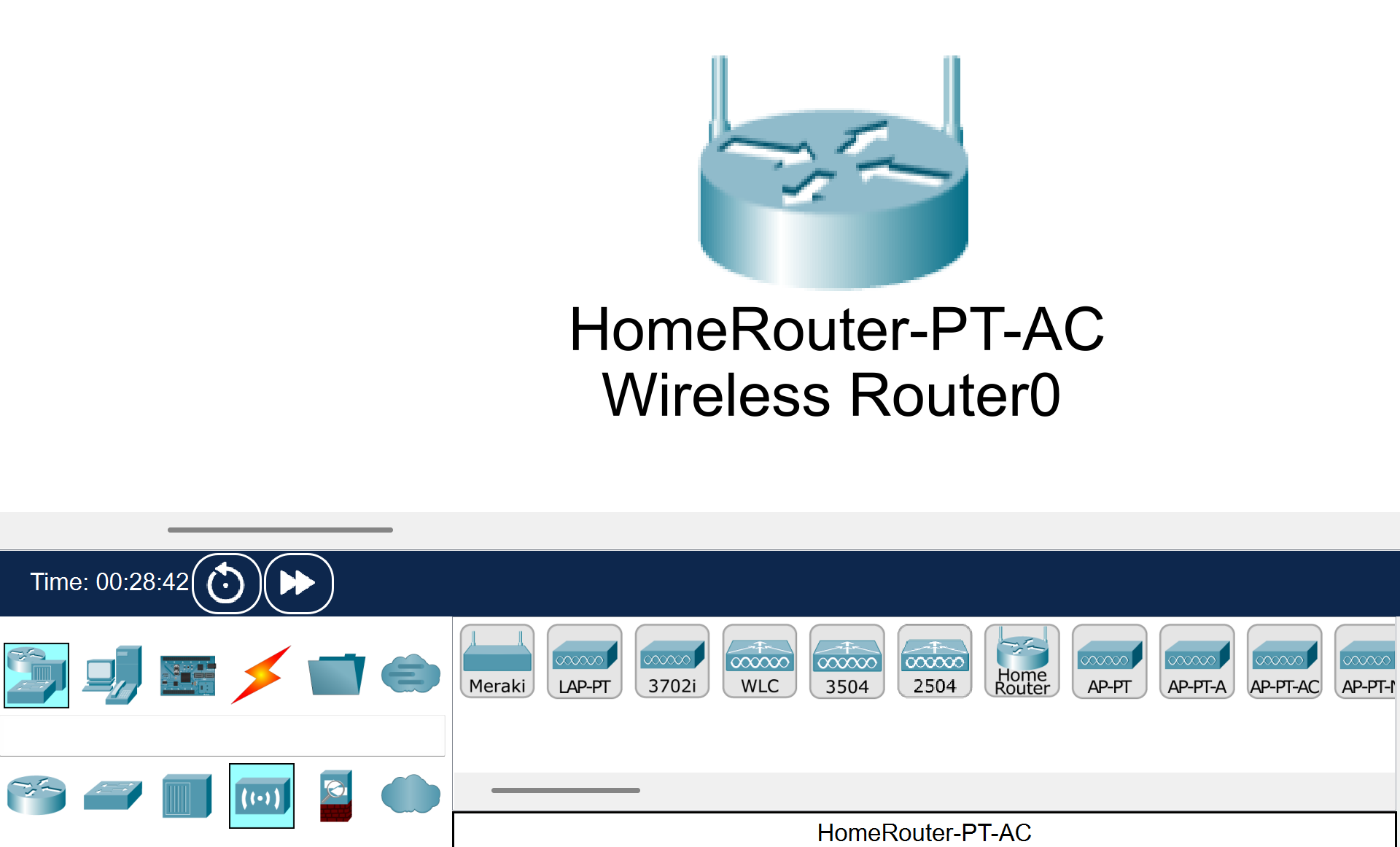

Wireless Devices

• Access Point – ponto de acesso Wi-Fi

• Wireless Router – roteador residencial com Wi-Fi

• Home Gateway – simula roteadores domésticos com múltiplas funções

Esses são essenciais em laboratórios com redes sem fio.

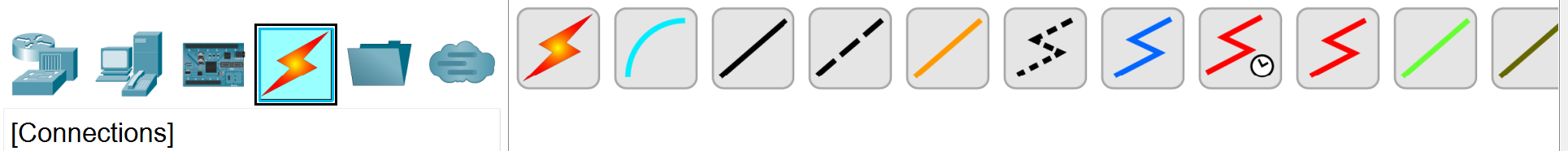

Connections (Cabos)

Tipos de conexões disponíveis:

Saber usar o cabo certo é fundamental para que os testes funcionem corretamente.

IoT Devices e Smart Devices

Seção dedicada à simulação de redes modernas:

• Casas inteligentes

• Dispositivos com sensores

• Automações com scripts simples

Embora não essenciais no começo, esses recursos mostram o potencial do Packet Tracer em projetos de IoT e automação residencial.

Simulation Mode

O modo “Simulation” permite visualizar o tráfego de pacotes em tempo real, passo a passo. Você pode:

• Observar pacotes ICMP (ping), TCP, HTTP, ARP, DNS etc.

• Controlar o tempo da simulação

• Adicionar filtros por protocolo

• Ver falhas de comunicação e corrigir

Esse modo é fundamental para entender como a rede está se comportando por dentro.
