Laboratório Cisco Packet Tracer Simulação Completa com DHCP, DNS e HTTP
Neste artigo

Neste laboratório completo utilizando o Cisco Packet Tracer, você aprenderá a construir uma rede local funcional, configurar protocolos da camada de aplicação (como DHCP, DNS e HTTP), e validar conectividade entre hosts. Essa prática é essencial para estudantes, profissionais de redes e entusiastas de segurança cibernética.

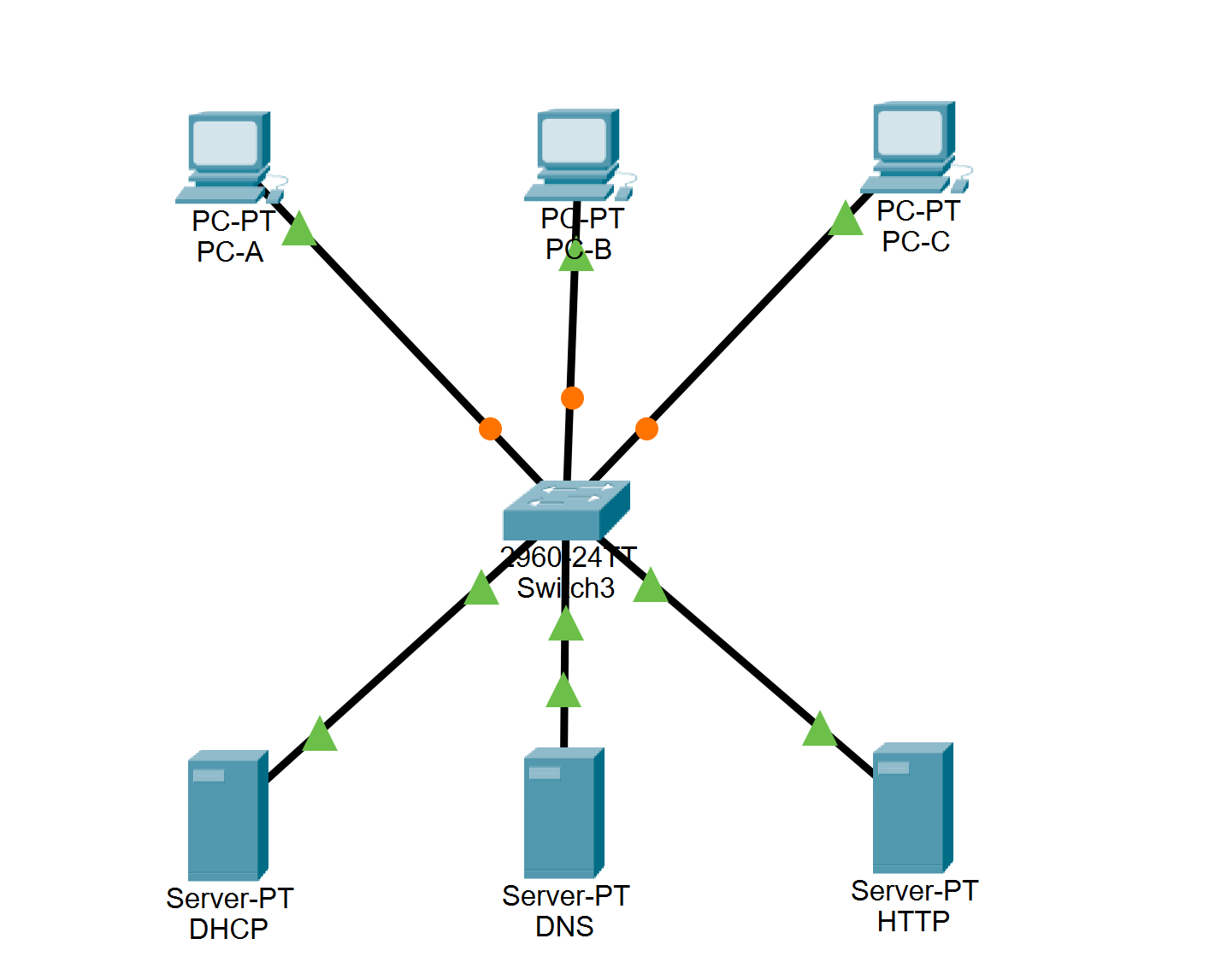

Topologia Proposta

A topologia a ser montada contém:

  • Um servidor DHCP

  • Um servidor HTTP

  • Um servidor DNS

  • Um switch central

  • Três hosts finais (PC-A, PC-B, PC-C)

Tabela de Endereçamento

Dispositivo IP Estático Função
DHCP 10.10.10.100 Servidor DHCP
DNS 10.10.10.120 Servidor DNS
HTTP 10.10.10.110 Servidor HTTP
Hosts Atribuído via DHCP Clientes da rede

Checklist Geral do Laboratório

Este laboratório está dividido em 9 partes:

  1. Criação da topologia

  2. Configuração do servidor DHCP

  3. Ativação de DHCP nos hosts

  4. Configuração do servidor HTTP

  5. Configuração do servidor DNS

  6. Atualização da configuração do servidor DHCP

  7. Renovação do IP nos hosts

  8. Testes de conectividade com ping

  9. Teste de navegação com domínio personalizado (daniel.netcattest.com)

Parte 1: Criação da Topologia no Cisco Packet Tracer

Etapas:

  1. Abra o Cisco Packet Tracer.

  2. Na barra inferior, selecione Switches > Switch 2960 e adicione um na área de trabalho.

  3. Vá em End Devices e adicione:

    • 3 PCs (PC-A, PC-B, PC-C)

    • 3 servidores (renomeie para DHCP, DNS, HTTP)

  4. Use o cabo “Copper Straight-Through” para conectar cada dispositivo ao Switch.

    • Conecte todos nas portas FastEthernet, por exemplo: F0/1 até F0/6.

Todos os dispositivos devem estar em uma mesma LAN, sem roteador, para facilitar o foco nos serviços da camada de aplicação.

Parte 2: Configuração do Servidor DHCP

Etapas:

  1. Clique no servidor DHCP para abrir sua configuração.

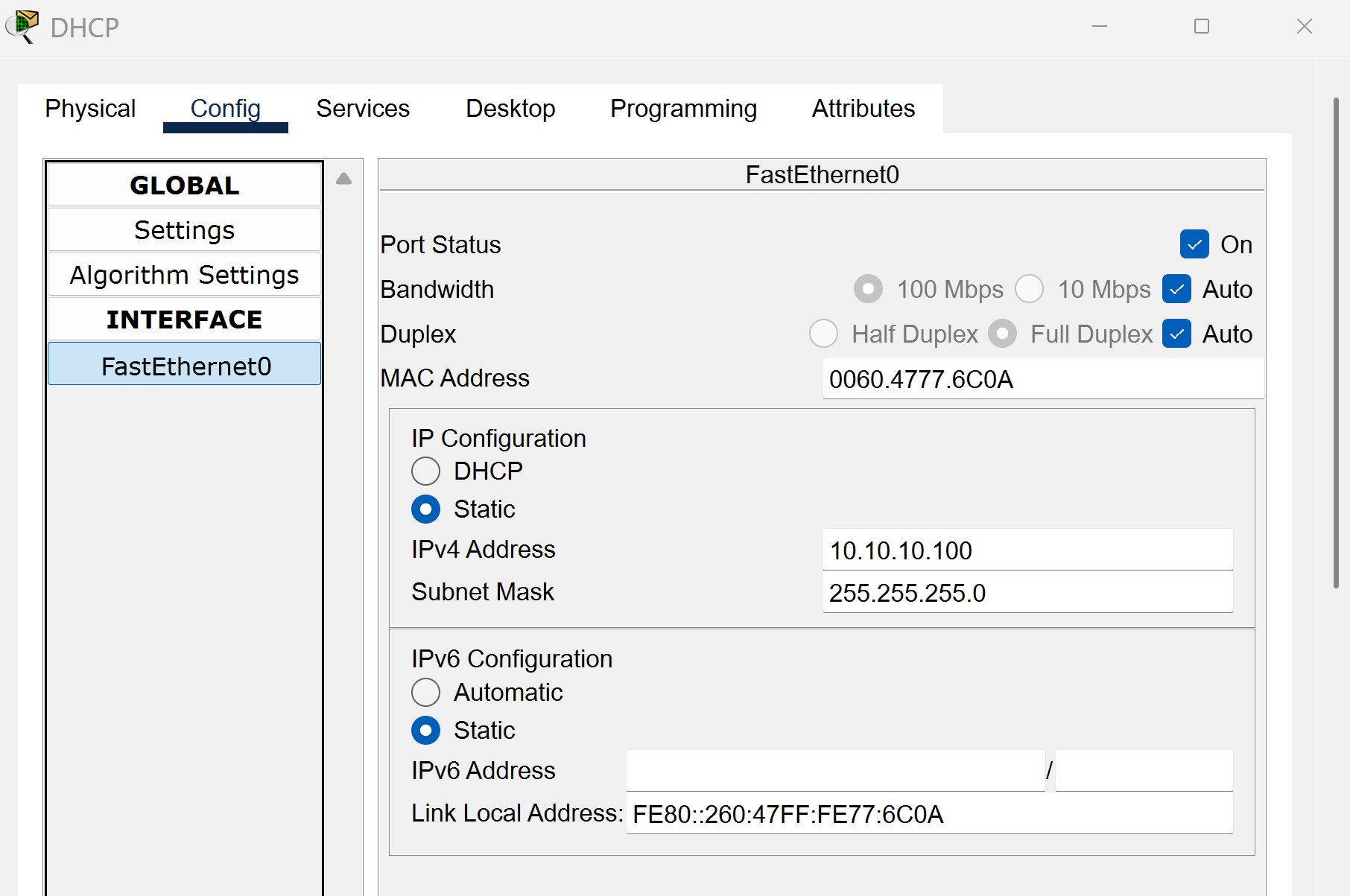

  2. Acesse a aba Config > FastEthernet0:

    • Marque a opção On.

    • Atribua o IP: 10.10.10.100

    • Subnet Mask: 255.255.255.0

    • Default Gateway: pode deixar em branco ou definir futuramente.

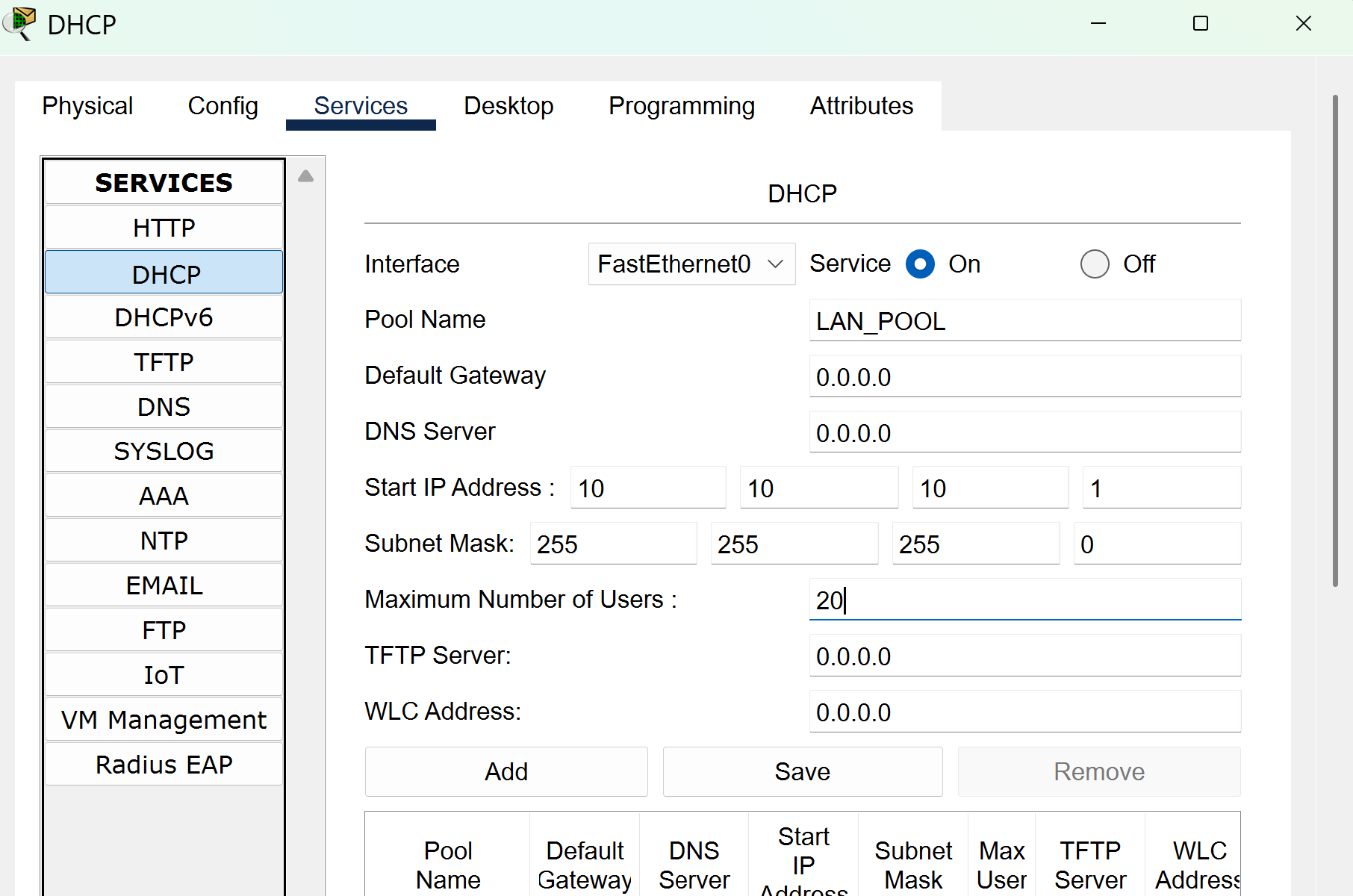

  1. Vá até a aba Services > DHCP:

    • Service: On

    • Pool Name: LAN_POOL

    • Default Gateway: pode deixar em branco

    • DNS Server: deixe em branco (iremos configurar mais tarde)

    • Start IP Address: 10.10.10.1

    • Subnet Mask: 255.255.255.0

    • Maximum Number of Users: 20

  2. Clique em Add para registrar o pool, e depois em Save.

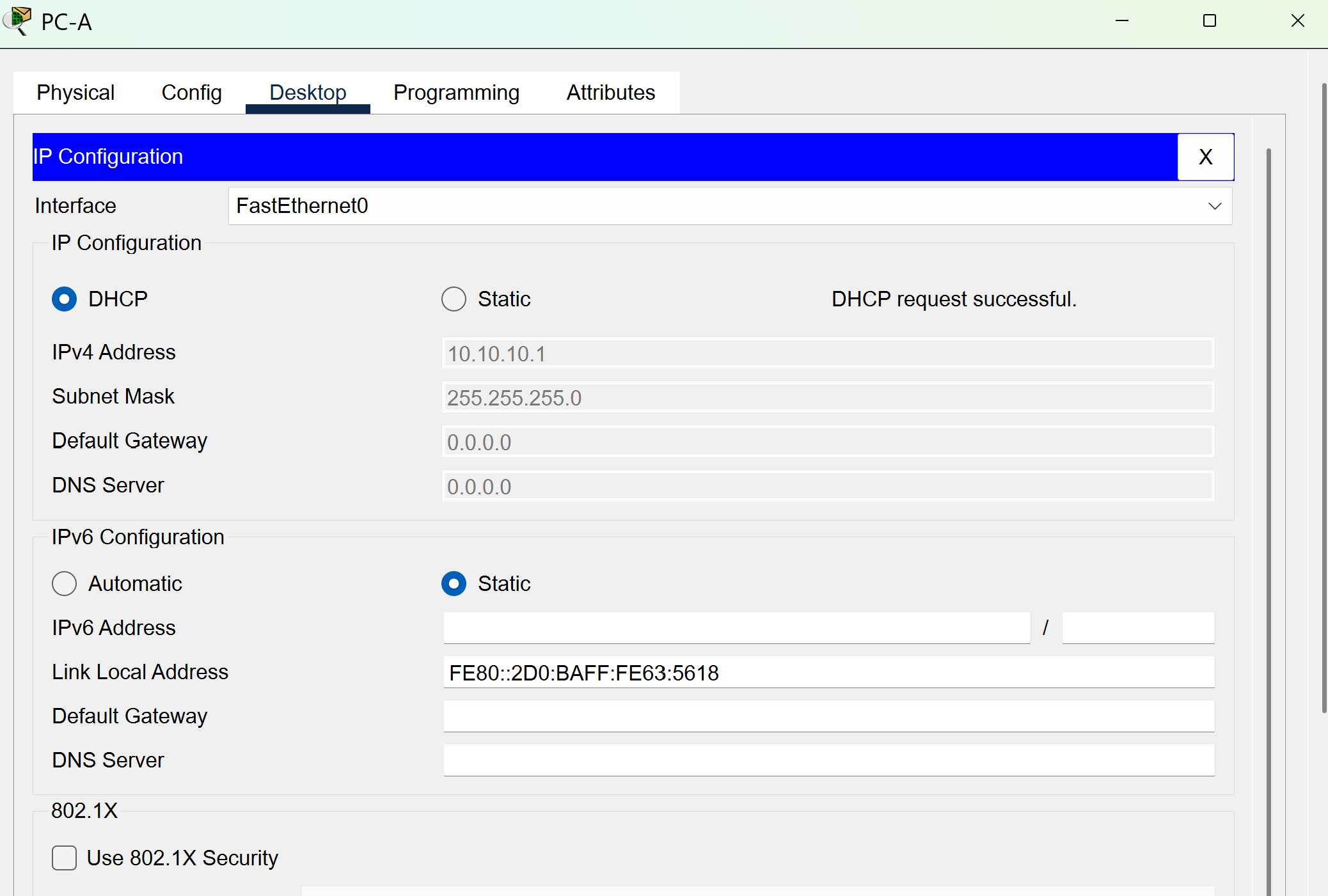

Parte 3: Habilitar DHCP nos Hosts

Para cada PC (PC-A, PC-B, PC-C):

  1. Clique no PC.

  2. Vá na aba Desktop > IP Configuration.

  3. Marque a opção DHCP.

Se tudo estiver funcionando, o PC receberá automaticamente um endereço IP entre 10.10.10.1 e 10.10.10.20.

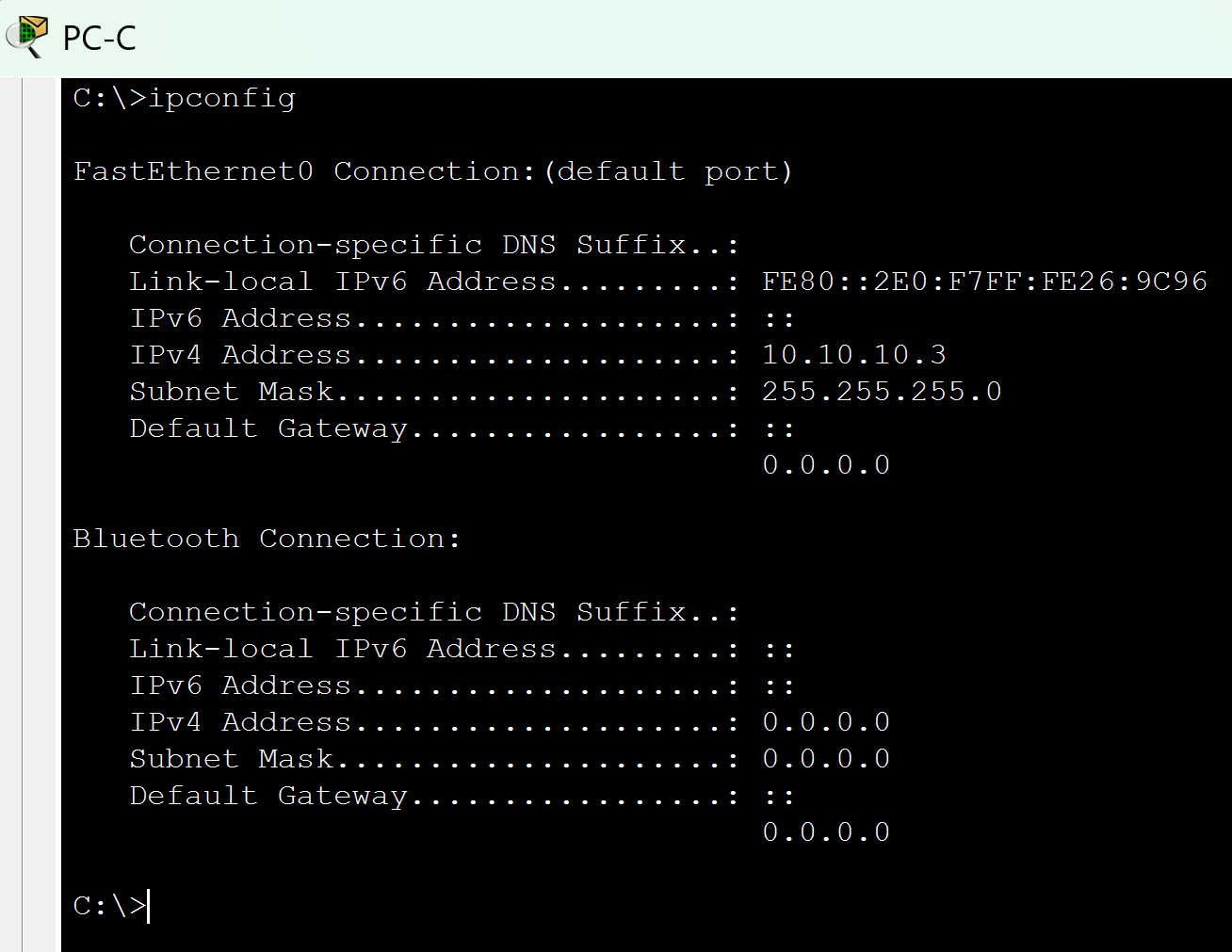

Validando com o Prompt de Comando:

Ainda na aba Desktop > Command Prompt, digite:

ipconfig

A saída esperada será algo como:



Repita esse processo para os três PCs.

Parte 4: Configuração do Servidor HTTP

  1. Clique no servidor HTTP.

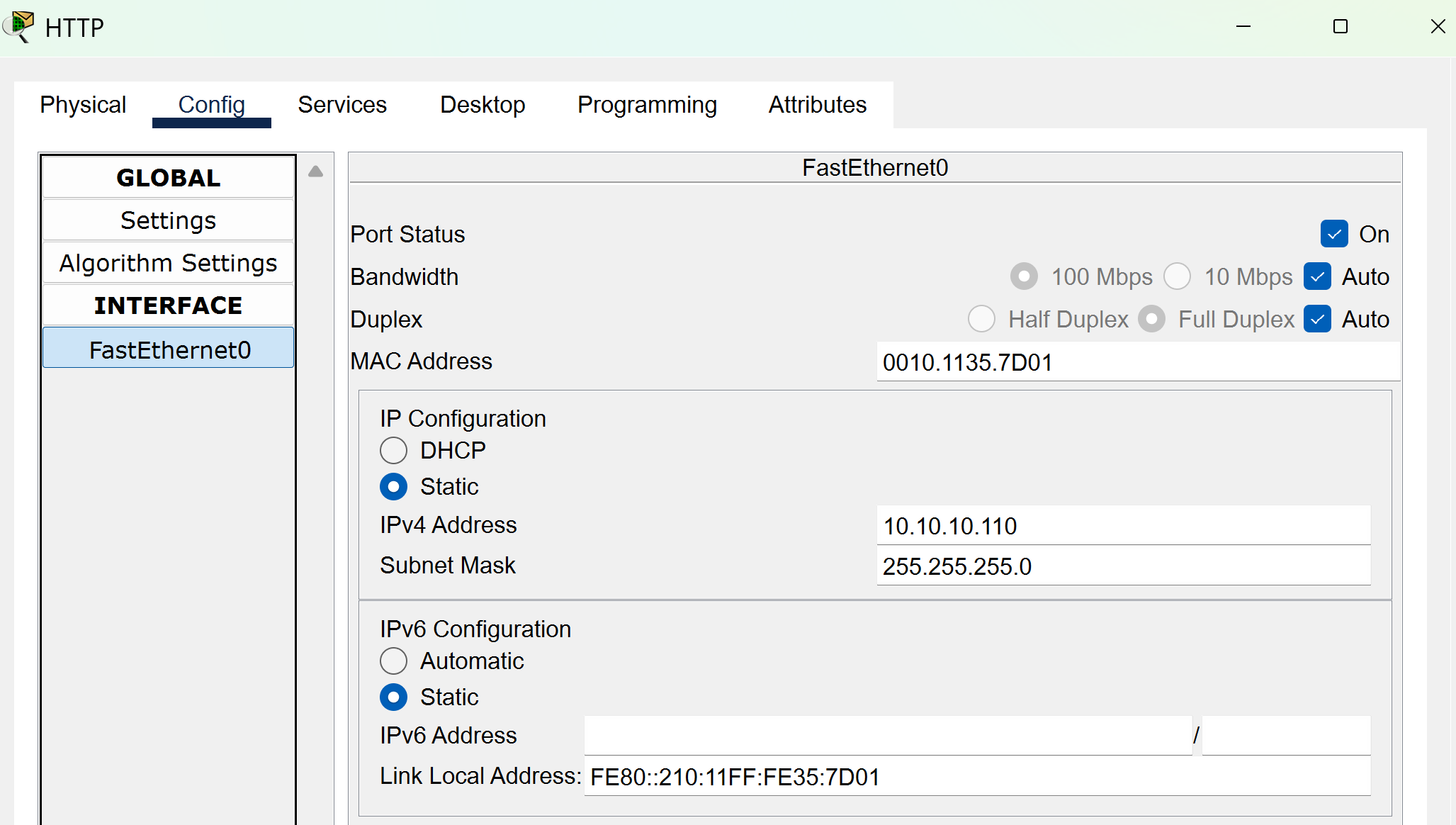

  2. Vá até a aba Config > FastEthernet0:

    • IP Address: 10.10.10.110

    • Subnet Mask: 255.255.255.0

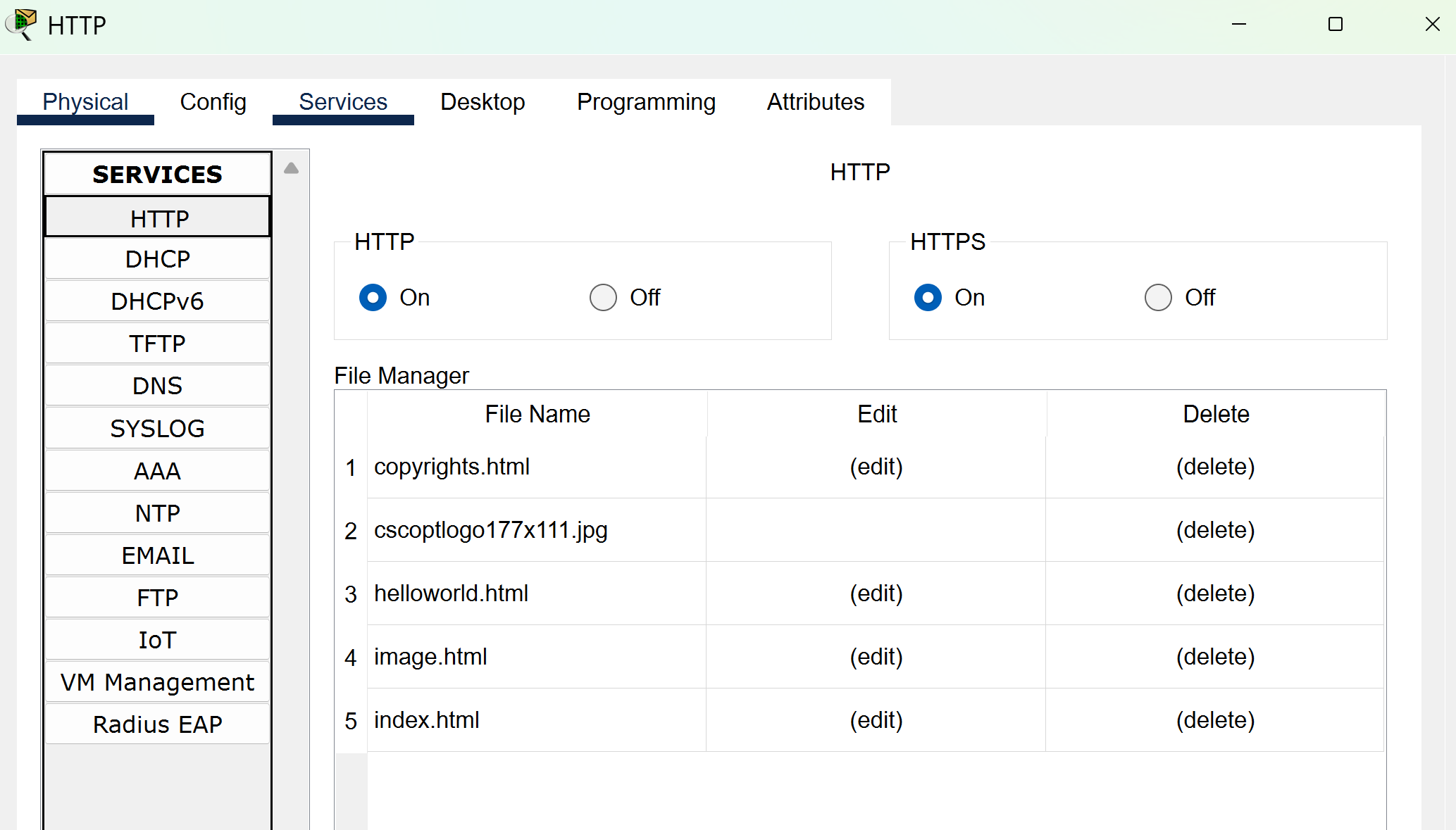

  • Acesse a aba Services > HTTP:

    • Marque a opção On

    • O conteúdo da página padrão pode ser personalizado, se desejar.

Pronto! O servidor HTTP está acessível via IP e, futuramente, via domínio com o auxílio do DNS.

Parte 5: Configuração do Servidor DNS

  1. Clique no servidor DNS.

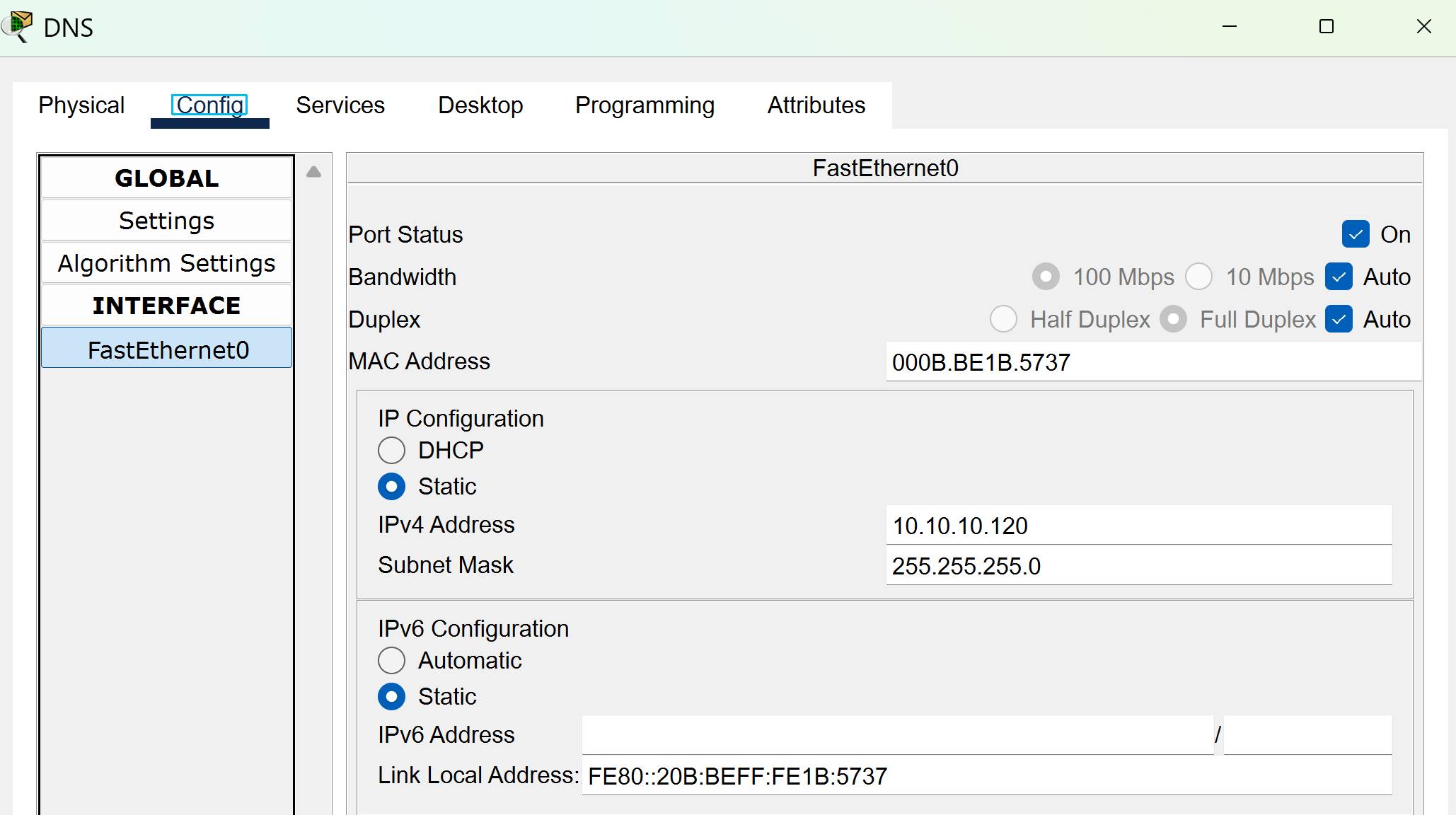

  2. Vá em Config > FastEthernet0:

    • IP Address: 10.10.10.120

    • Subnet Mask: 255.255.255.0

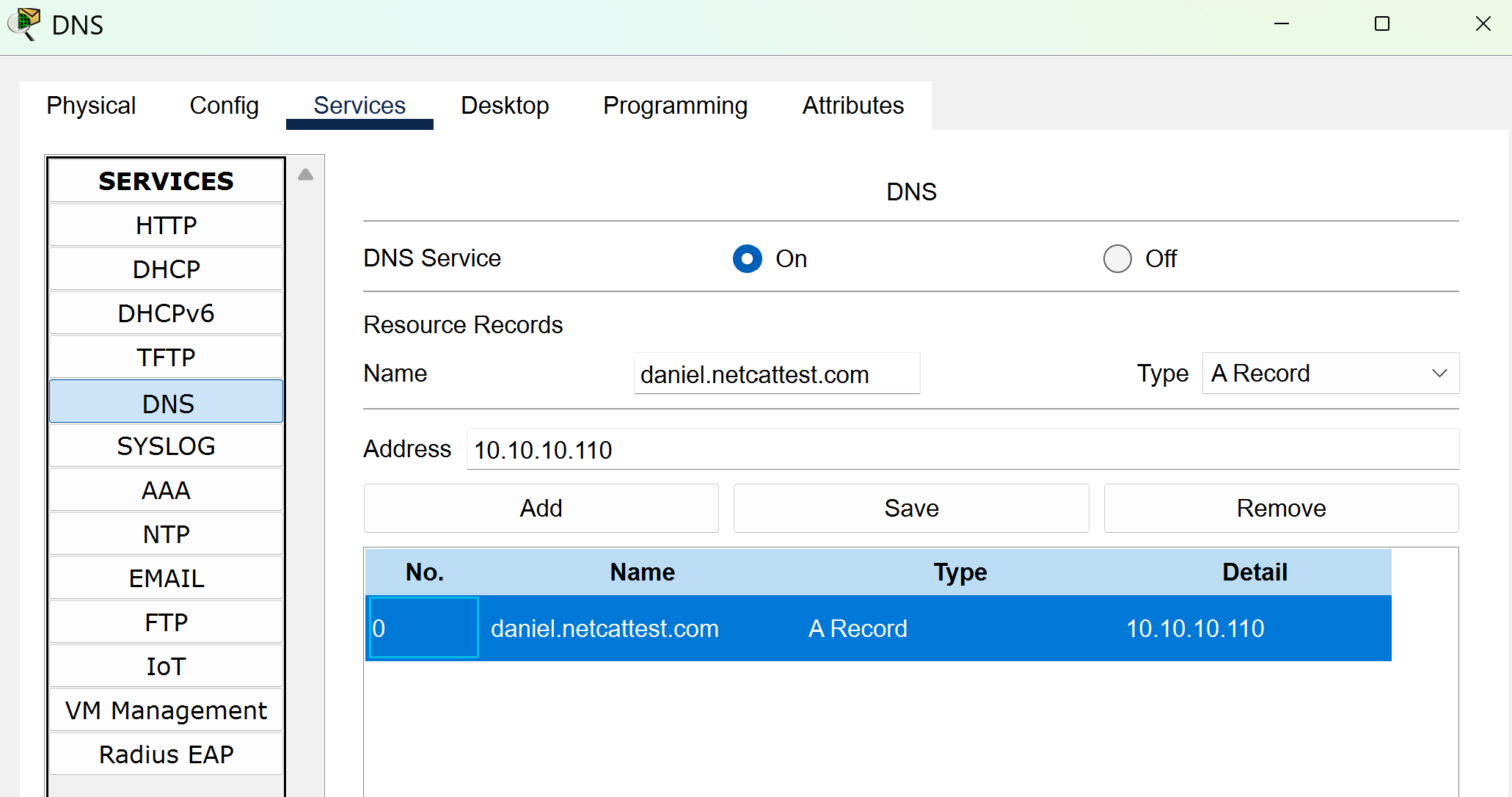

  1. Vá até a aba Services > DNS:

    • Marque o serviço como On

    • Em “Name”: digite daniel.netcattest.com

    • Em “Address”: digite 10.10.10.110 (IP do servidor HTTP)

    • Clique em Add

    • Clique em Save

Esse passo simula o registro DNS tipo A (A Record) que associa o nome ao endereço IP.

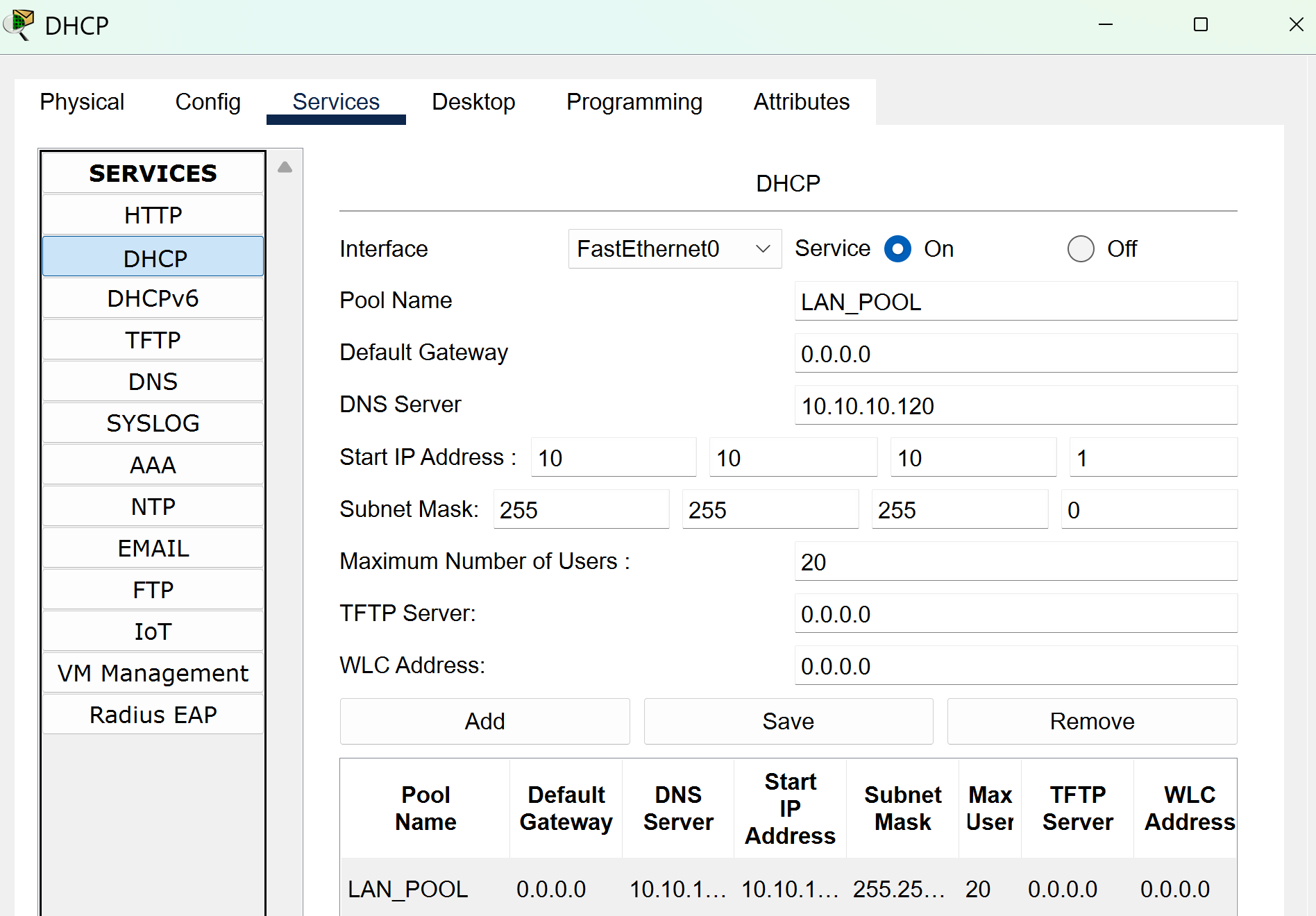

Parte 6: Alteração no Servidor DHCP para Informar o DNS

  1. Volte ao servidor DHCP > Services > DHCP

  2. Em DNS Server, informe o IP: 10.10.10.120

  3. Clique em Save novamente

Agora, todos os hosts que pedirem um IP ao servidor DHCP também receberão o endereço IP do servidor DNS — o que permitirá navegação pelo nome daniel.netcattest.com.

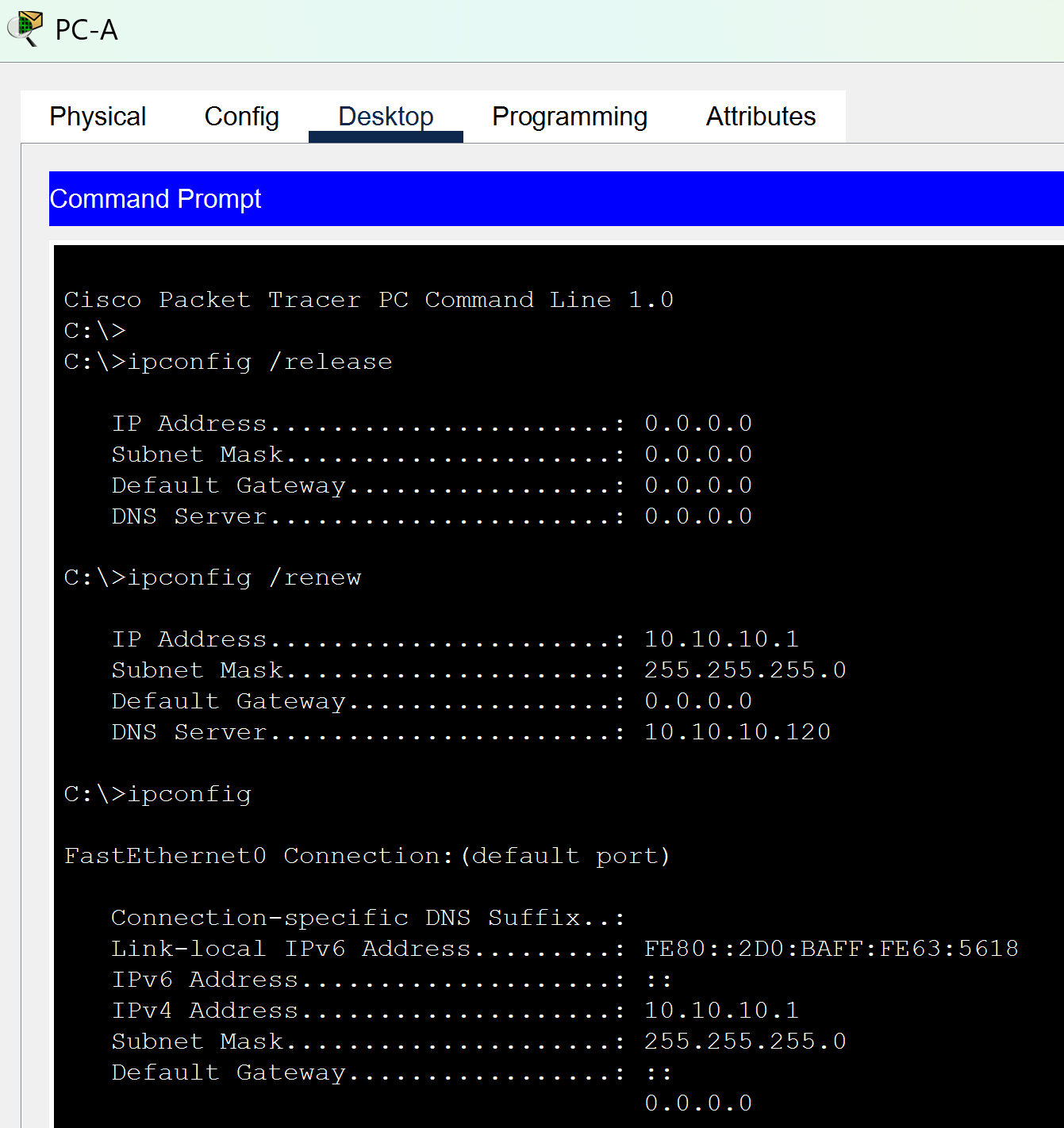

Parte 7: Atualizando o DHCP nos Hosts

Para cada PC, faça:

  1. Vá até o Prompt de Comando:

    ipconfig /release
    ipconfig /renew

  2. Em seguida:

    ipconfig

A saída deve mostrar o novo IP e, principalmente, o servidor DNS correto:

Repita para PC-A, PC-B e PC-C.

Parte 8: Verificação de Conectividade com Ping

Com todos os servidores configurados e os hosts com IPs atribuídos via DHCP, vamos agora testar se todos os dispositivos conseguem se comunicar corretamente. Para isso, utilizaremos o comando ping no prompt de comando de cada PC.

Testes de Host para Host

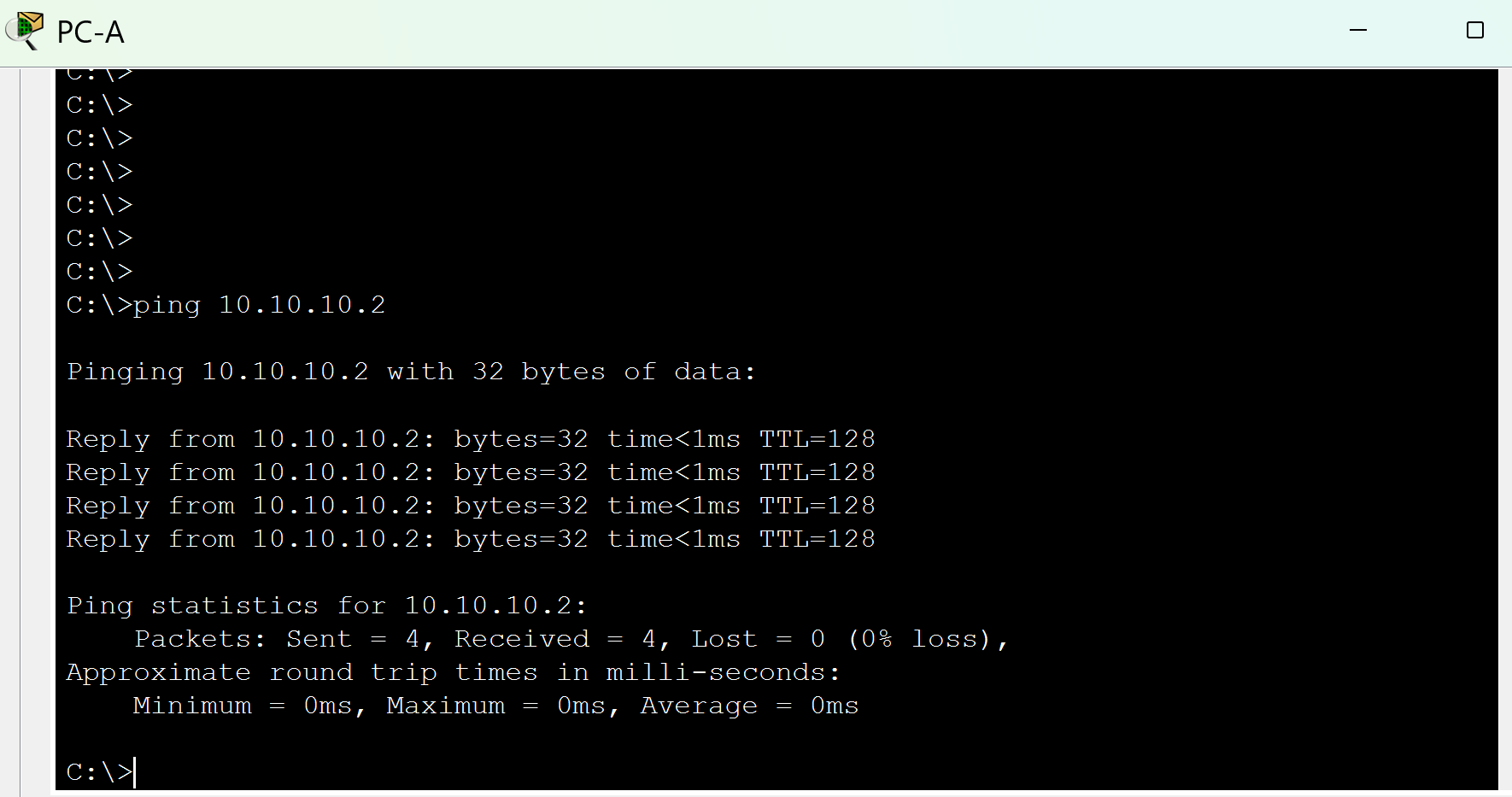

  • PC-A para PC-B

    • Vá até o Prompt de Comando do PC-A:

      ping 10.10.10.X ← (IP atual do PC-B)

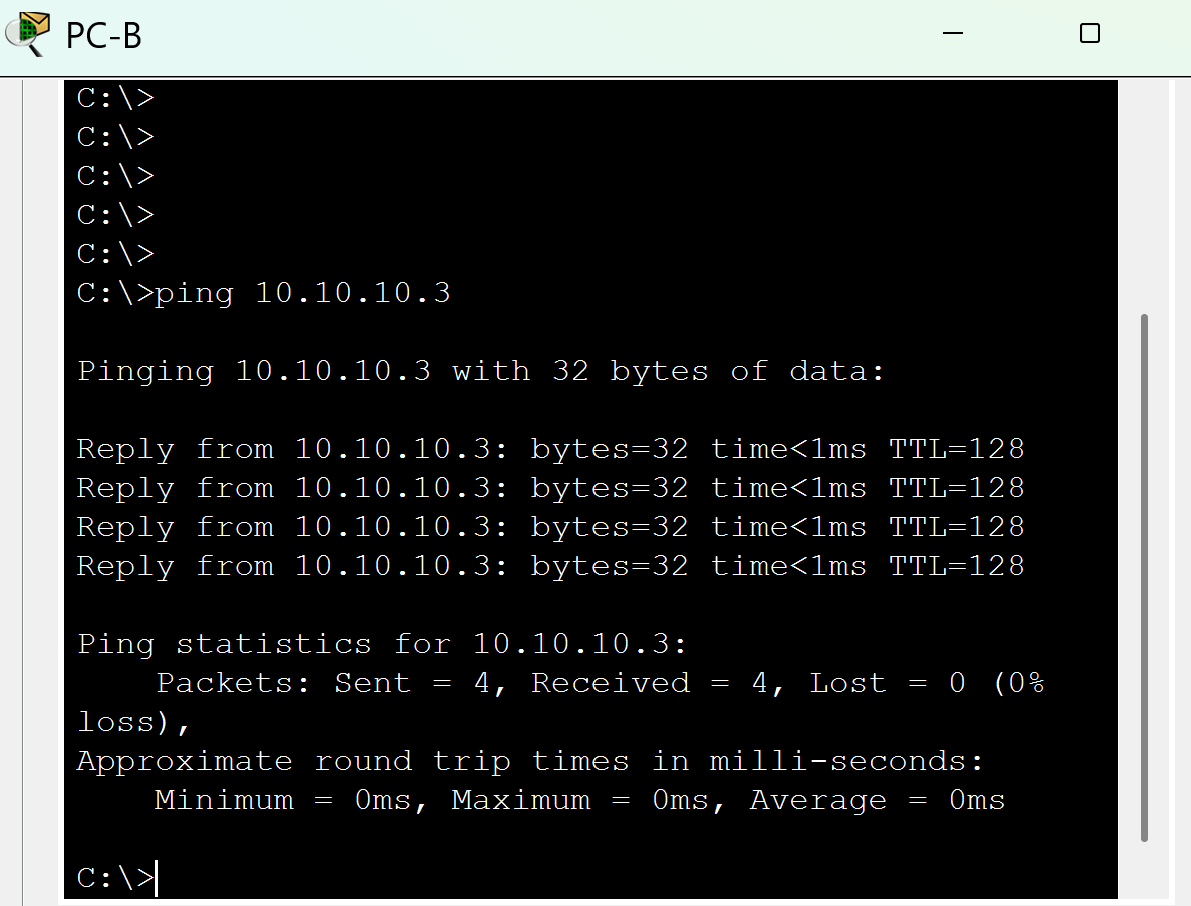

  • PC-B para PC-C

    • ping 10.10.10.X ← (IP do PC-C)

Você deverá ver respostas positivas (sem perda de pacotes).

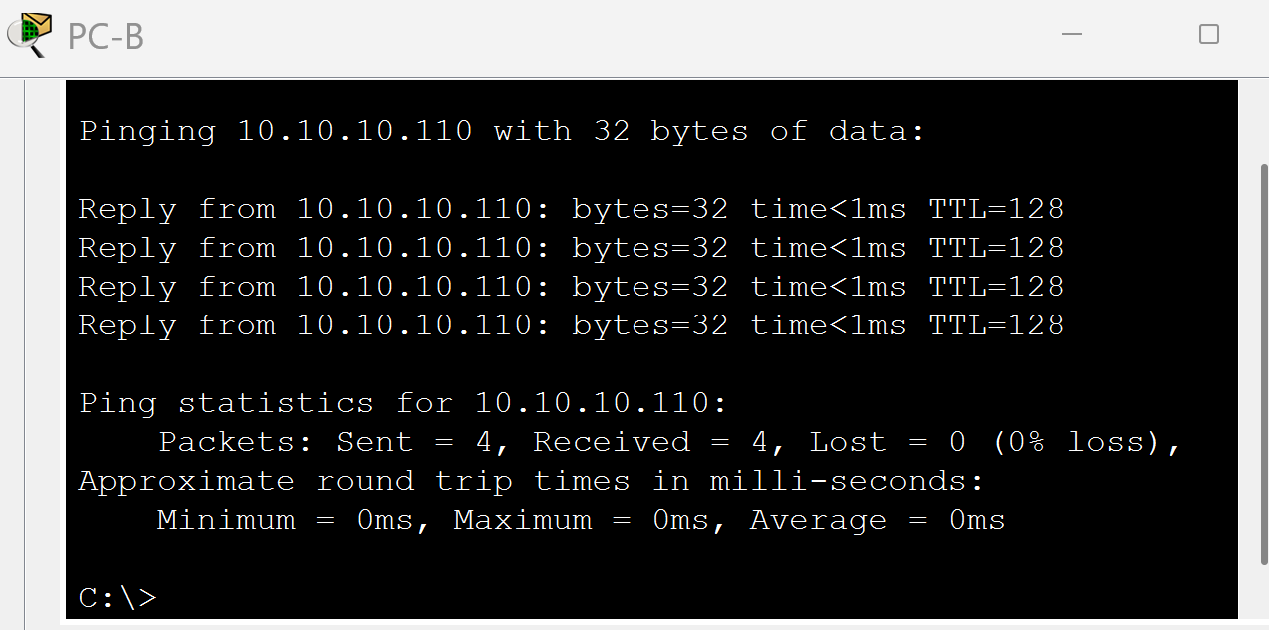

Testes dos Hosts para o Servidor HTTP

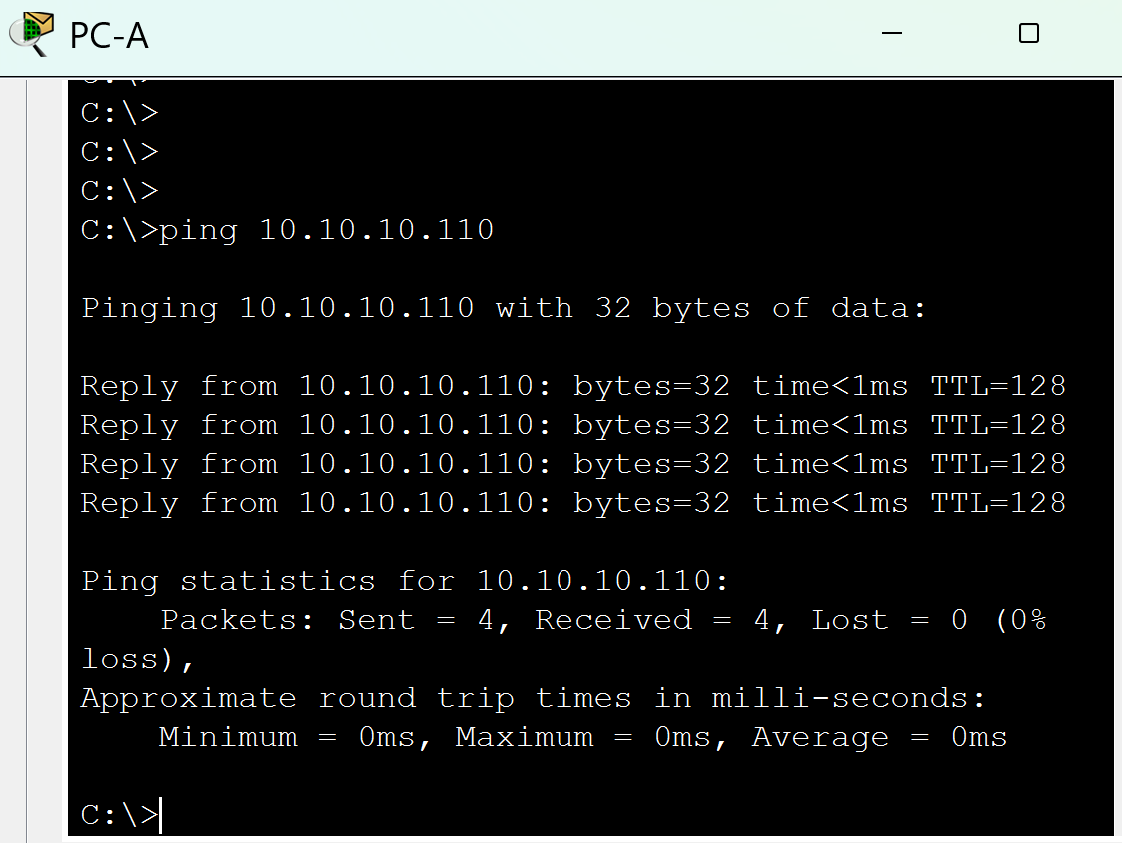

  • PC-A → HTTP


    ping 10.10.10.110

  • PC-B → HTTP


    ping 10.10.10.110

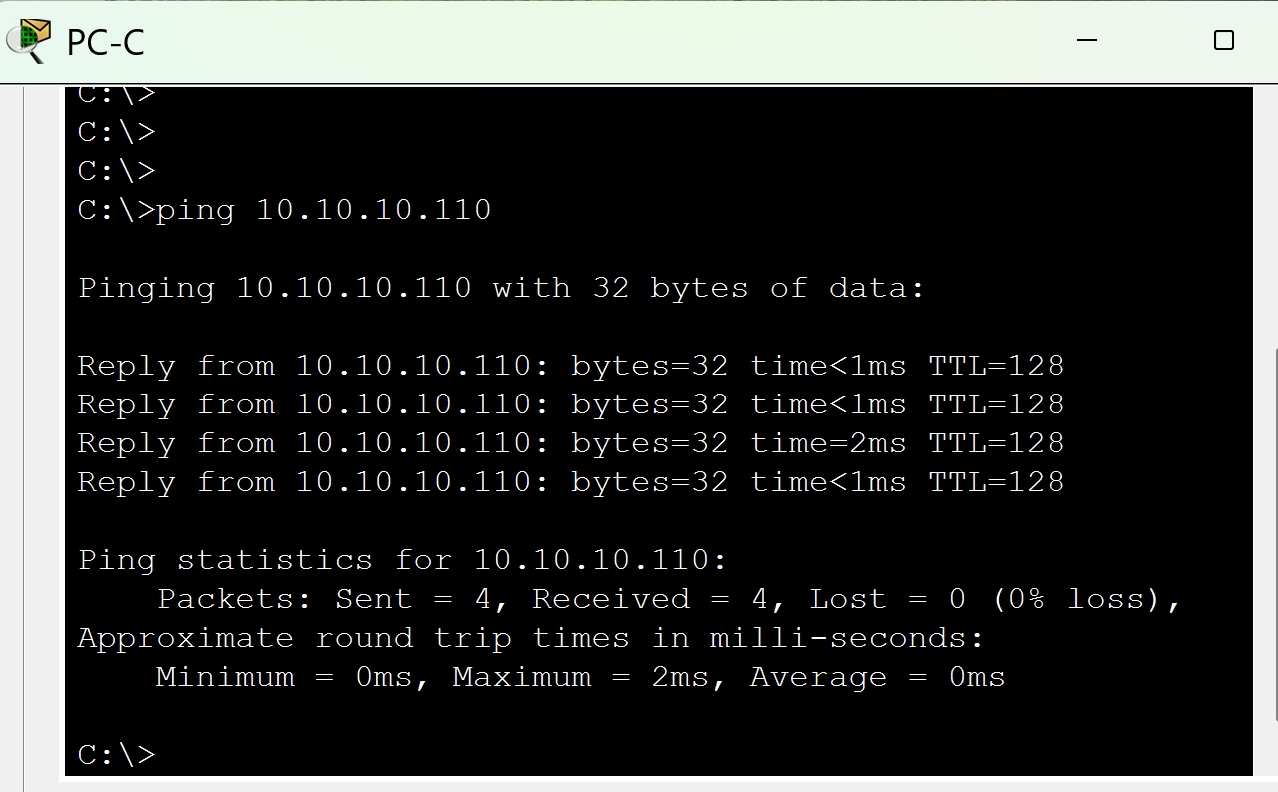

  • PC-C → HTTP


    ping 10.10.10.110

Se houver falha, verifique:

  • Cabos conectados corretamente

  • IPs atribuídos corretamente

  • Se o serviço de HTTP está "ligado" no servidor

Parte 9: Acesso ao Servidor HTTP via Navegador com DNS

Agora que os hosts receberam o IP do DNS e o registro A (daniel.netcattest.com) já está ativo no servidor DNS, vamos testar se os PCs conseguem resolver nomes e abrir o site:

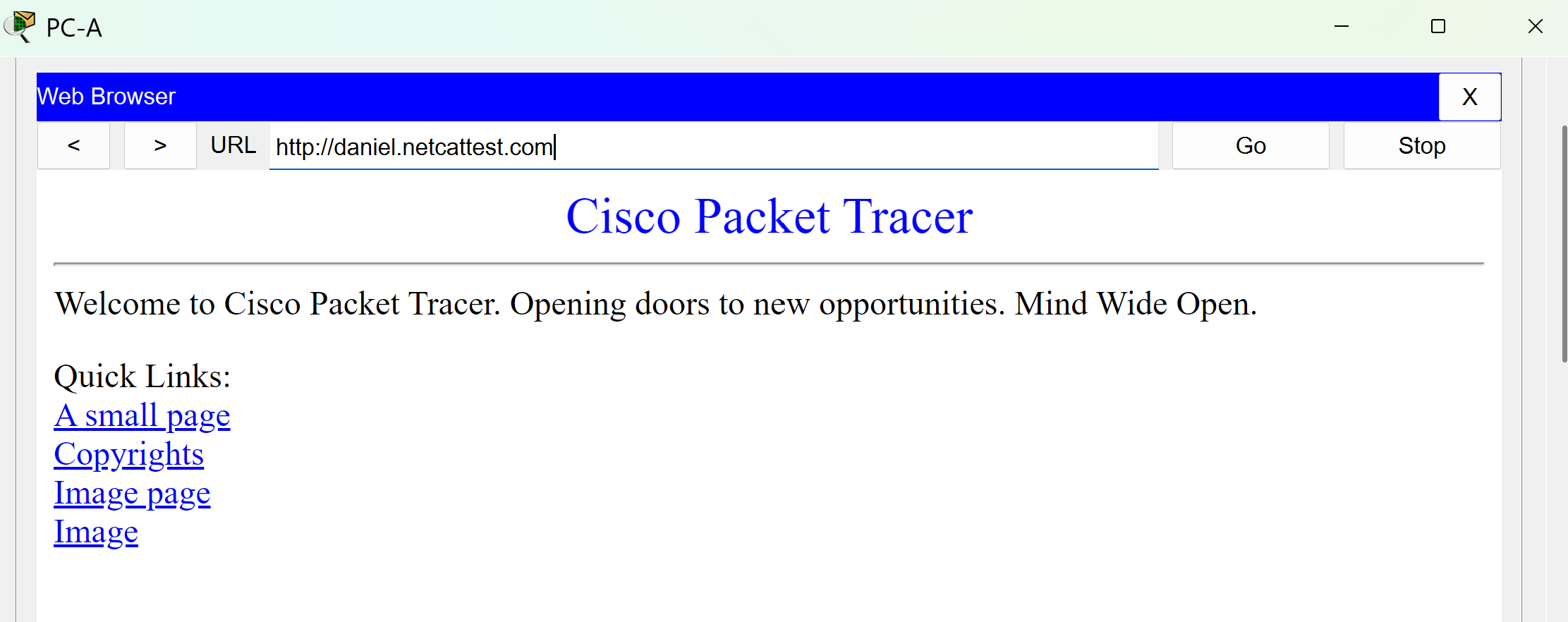

1. PC-A:

  • Vá em Desktop > Web Browser

  • Digite na barra de endereços:


    http://daniel.netcattest.com
    Resultado esperado: a página do servidor HTTP deve carregar.
2. PC-B:

  • Repita o processo, deve funcionar da mesma forma.

3. PC-C:

  • Mesmo processo. Se não funcionar, revise o IP de DNS com:

ipconfig

E tente renovar com:

ipconfig /release
ipconfig /renew

Diagnóstico Rápido em Caso de Erros

Problema Solução
Ping falha entre PCs Verifique se todos estão conectados ao switch corretamente
Ping falha com HTTP Verifique se o IP do HTTP está certo e o serviço ativo
Navegador não acessa o domínio Verifique se o DNS está configurado e com A Record correto
PC não recebeu DNS Execute ipconfig /renew ou reinicie o DHCP

Conclusão

Com este laboratório, você configurou uma rede local com:

  • Atribuição automática de IP via DHCP

  • Resolução de nomes personalizada com DNS

  • Acesso a um servidor web via nome de domínio interno

  • Testes de conectividade entre hosts e servidores

Essa prática cobre conceitos fundamentais da camada de aplicação em redes TCP/IP e serve como base para laboratórios mais avançados envolvendo roteamento, NAT, segurança, VLANs e simulações de rede empresarial.

Glossário Técnico – Termos Utilizados no Laboratório

IP (Internet Protocol)
Endereço lógico único que identifica um dispositivo em uma rede. Pode ser estático ou dinâmico.
DHCP (Dynamic Host Configuration Protocol)

Protocolo da camada de aplicação que atribui IPs automaticamente aos dispositivos da rede.
DNS (Domain Name System)
Traduz nomes de domínio (como netcattest.com) em endereços IP.
HTTP (HyperText Transfer Protocol)
Protocolo de comunicação para páginas web. Funciona na porta 80.
PING (Packet Internet Groper)
Ferramenta para testar a conectividade entre dois dispositivos usando pacotes ICMP.
Subnet Mask (Máscara de Sub-rede)
Define o tamanho da rede e separa o endereço IP em rede e host.
Gateway
Dispositivo que permite a comunicação entre redes diferentes, geralmente um roteador.
A Record (Registro A)
Registro DNS que aponta um nome de domínio para um endereço IP.
ipconfig
Comando usado para exibir ou modificar as configurações IP de um host Windows.
ipconfig /release
Libera o IP atual do dispositivo (DHCP).
ipconfig /renew
Solicita um novo IP do servidor DHCP.
Packet Tracer
Simulador de redes gratuito da Cisco usado para práticas de configuração e topologias.
Switch
Equipamento de rede que conecta vários dispositivos dentro de uma LAN e comuta quadros usando endereços MAC.
Servidor
Dispositivo que oferece serviços a outros dispositivos, como DHCP, DNS ou HTTP.
Host
Dispositivo final da rede (PC, notebook, servidor etc.).
Topologia de Rede
Estrutura que representa graficamente como os dispositivos estão conectados.
