Se você já se perguntou como um switch sabe para onde enviar os pacotes dentro da rede, este é o laboratório certo para começar a entender o coração da camada 2 do modelo OSI.
Neste experimento, vamos montar uma rede básica com dois computadores e dois switches. Vamos configurar endereços IP nos PCs, observar como os switches aprendem os endereços MAC automaticamente e acompanhar tudo através de comandos do Cisco IOS.
É o tipo de prática que ensina mais que 10 páginas de teoria — e vai te dar base sólida pra entender como funcionam redes locais (LANs) e o comportamento da camada 2 do modelo OSI.
Objetivo do Laboratório
-
Criar uma rede local com 2 PCs e 2 switches
-
Configurar IPs e nomes nos dispositivos
-
Verificar os endereços físicos (MAC) das interfaces
-
Observar a construção das tabelas de encaminhamento (MAC address table) nos switches
-
Testar conectividade entre os dispositivos
Tabela de Endereçamento
| Dispositivo | Interface | IP | Máscara de Sub-rede |
|---|---|---|---|
| PC-A | NIC | 192.168.1.10 | 255.255.255.0 |
| PC-B | NIC | 192.168.1.11 | 255.255.255.0 |
Parte 1: Criando a Topologia no Cisco Packet Tracer
-
Abra o Cisco Packet Tracer.
-
Adicione à área de trabalho os seguintes dispositivos:
-
2 PCs: renomeie como PC-A e PC-B
-
2 Switches (2960): renomeie como S1 e S2
-
-
Conecte os dispositivos com cabo de cobre direto (Copper Straight-Through):
-
PC-A → porta F0/1 do S1
-
PC-B → porta F0/2 do S2
-
S1 porta F0/24 → porta F0/24 do S2
-
Dica: sempre use cabo direto para conectar dispositivos diferentes (como PC → switch), e cabo cruzado entre switches (se estiver com modo automático desativado).
Parte 2 – Configuração dos PCs e Análise dos MACs
a) Nomeando os PCs
-
Clique em PC-A > Config > Display Name → digite:
PC-A -
Faça o mesmo com PC-B
b) Atribuindo IPs manualmente

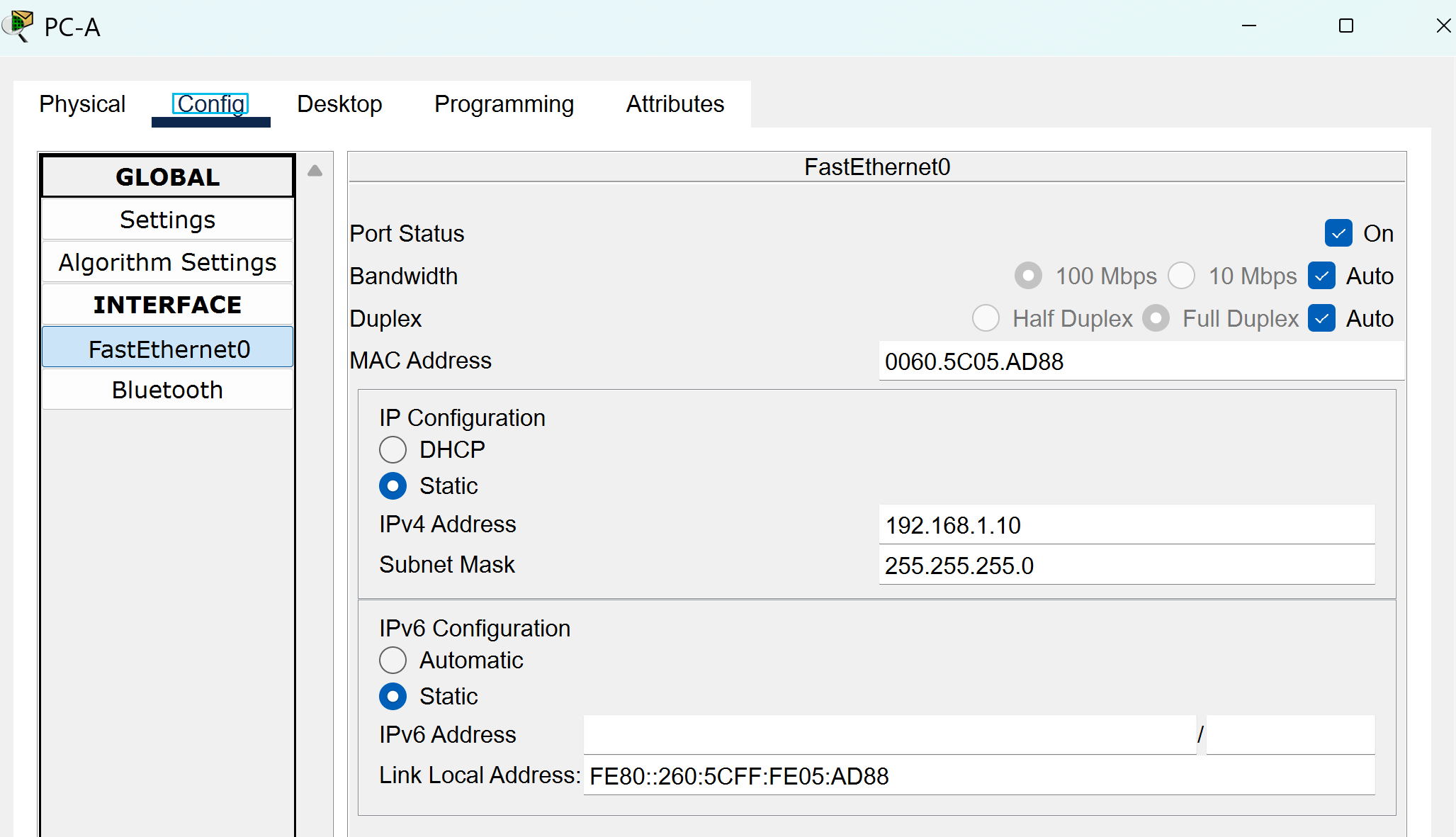

- PC-A:
- IP: 192.168.1.10
- Máscara: 255.255.255.0

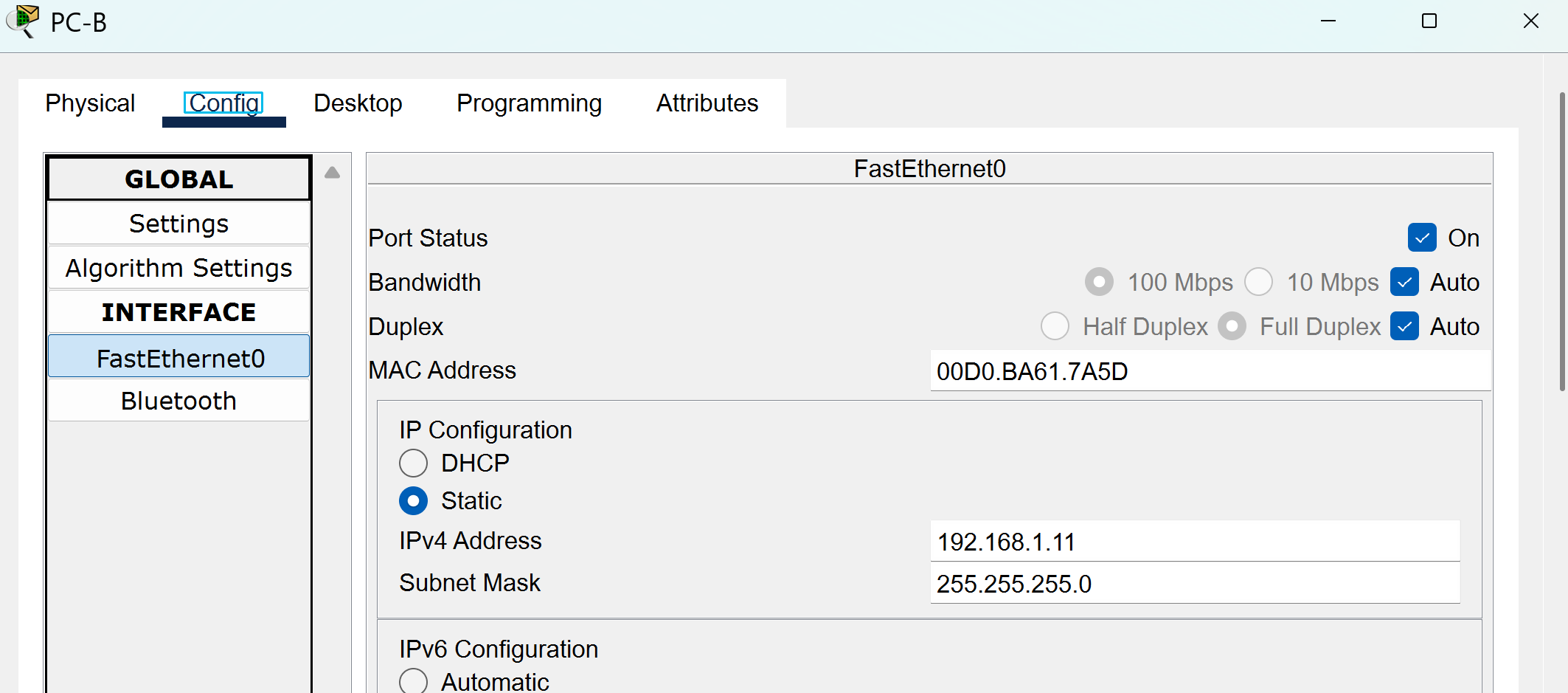

- PC-B:
- IP: 192.168.1.11
- Máscara: 255.255.255.0
Nenhum gateway é necessário, pois a comunicação é interna na LAN.

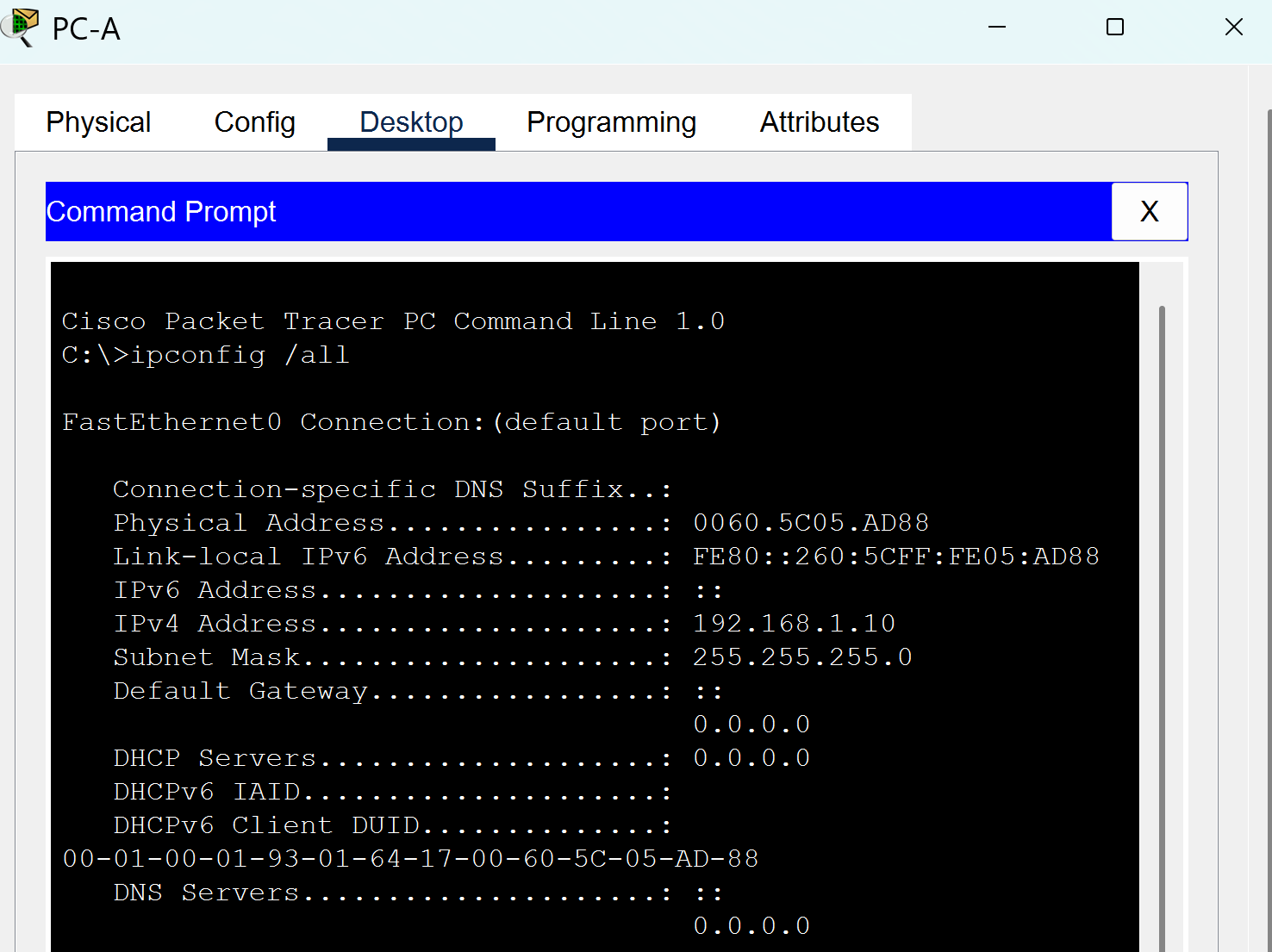

Descobrindo o endereço físico (MAC) dos PCs
-
Vá em Desktop > Command Prompt
-
Digite:
Esse é o endereço MAC da placa de rede. Cada PC terá um valor único.
Descobrindo os endereços físicos das portas dos switches

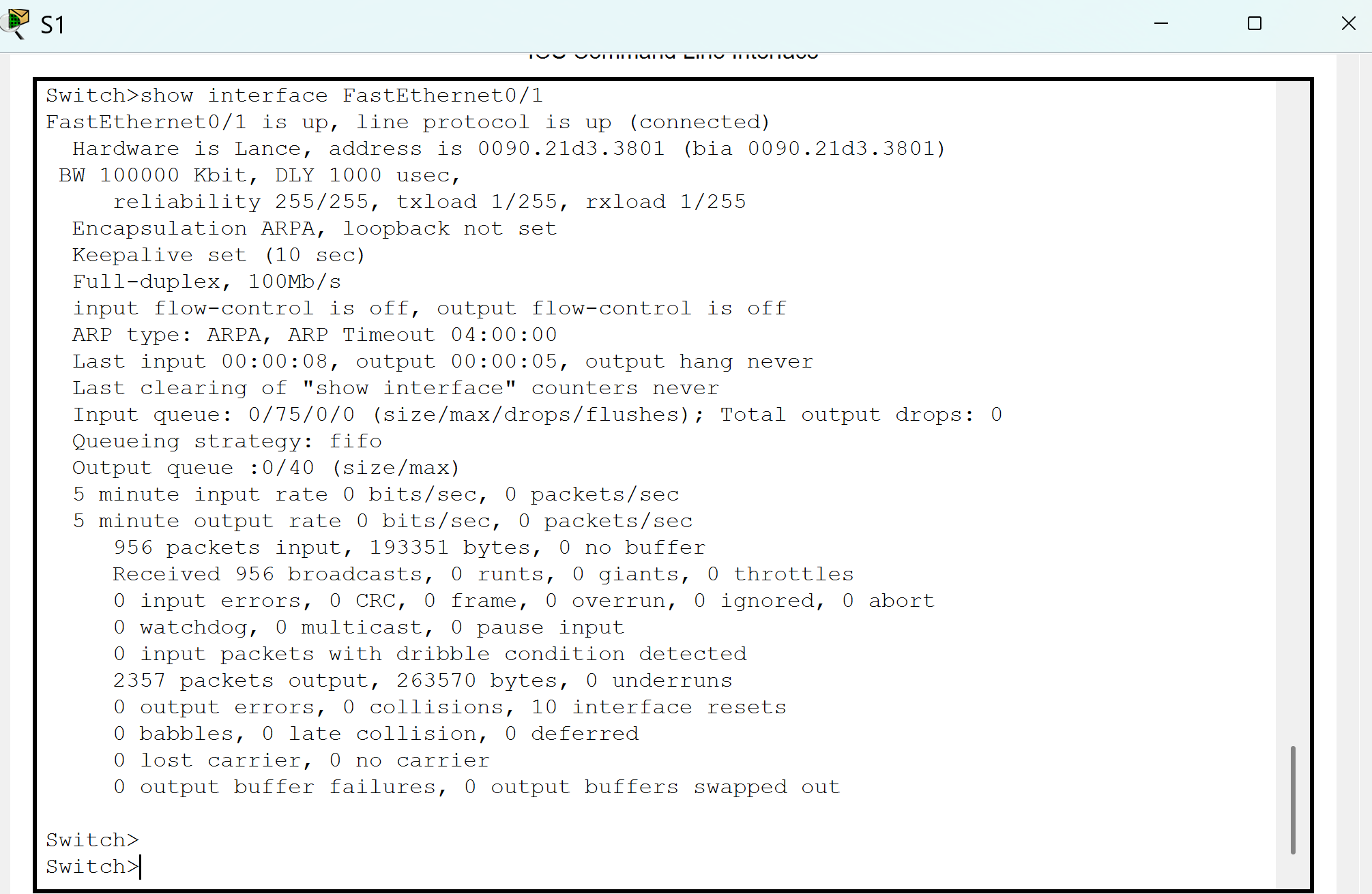

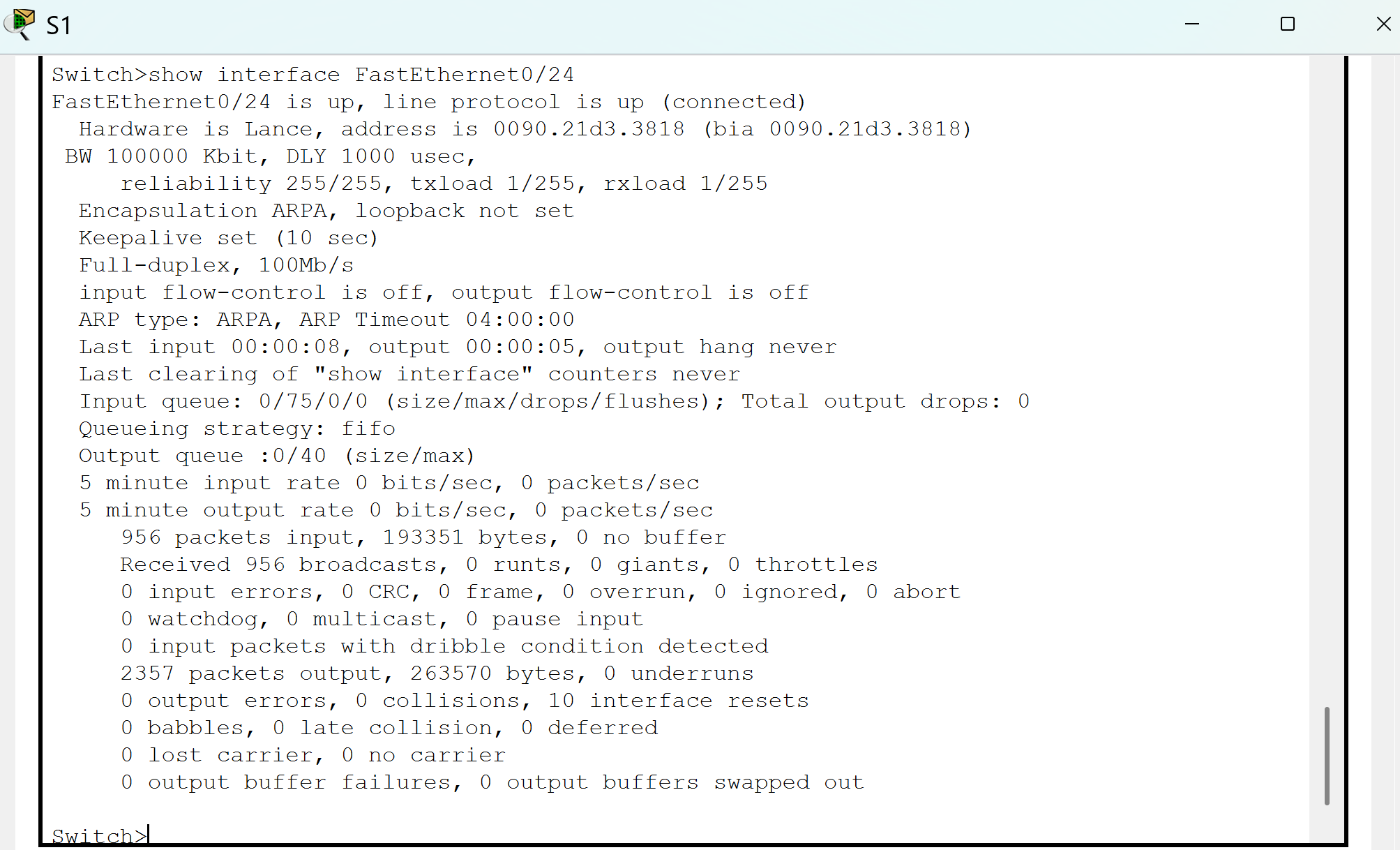

Entre na CLI do switch S1 e digite:
| show interface FastEthernet0/1 |
| show interface FastEthernet0/24 |

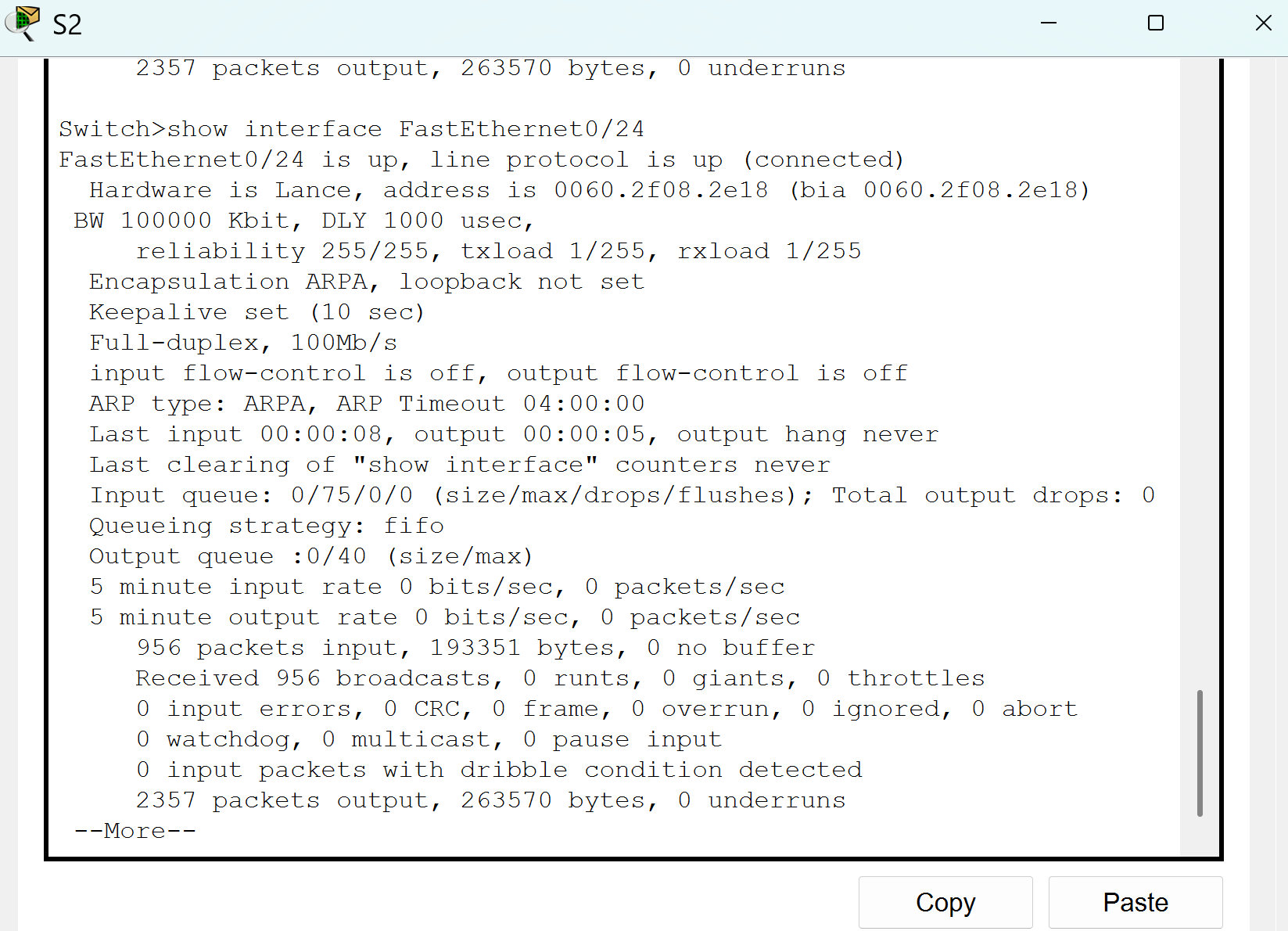

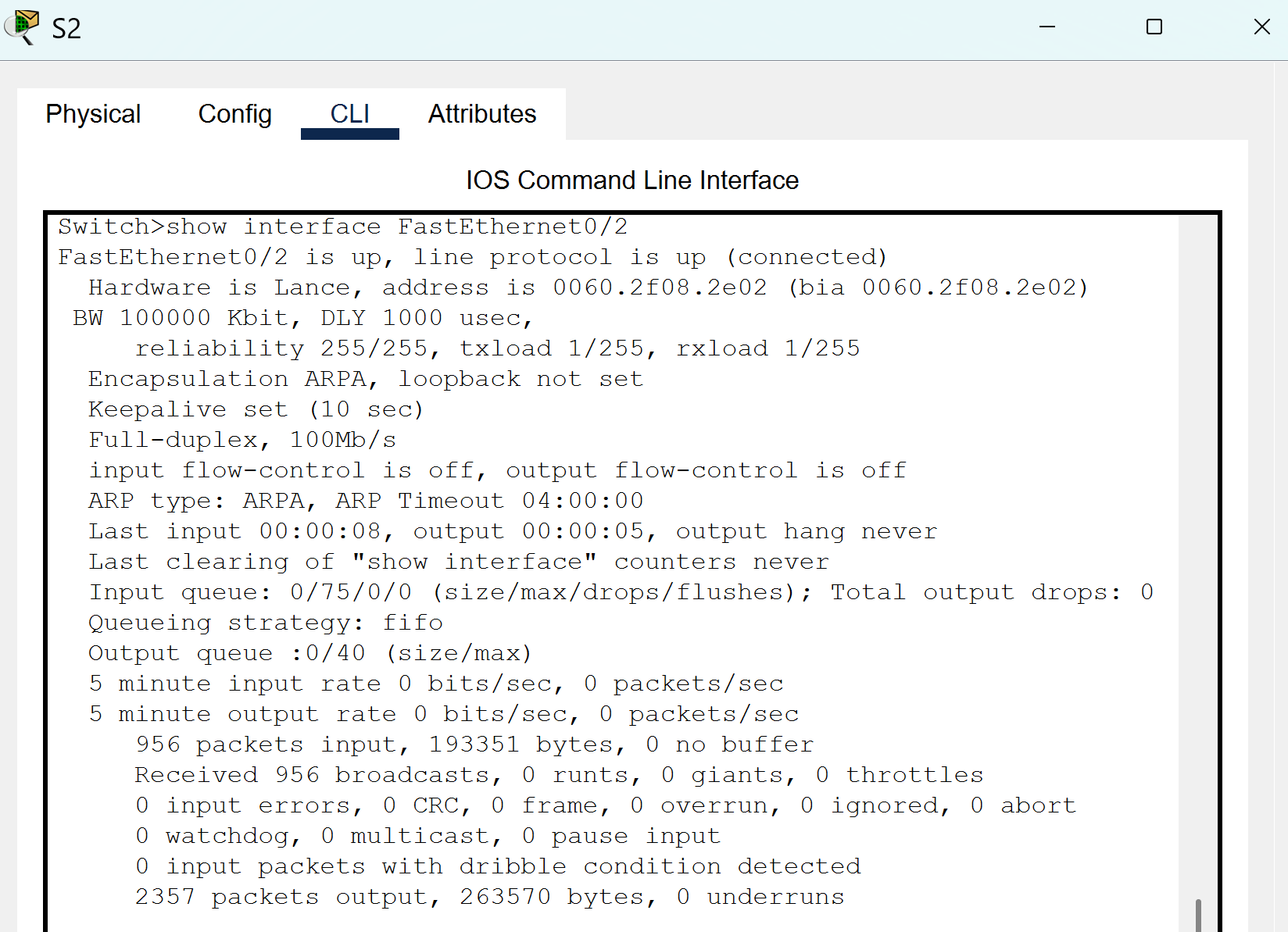

Depois, em S2:

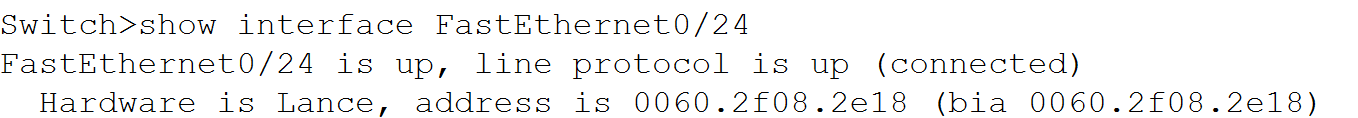

| show interface FastEthernet0/2 show interface FastEthernet0/24 |
Ele é fixo e serve para identificar cada interface individualmente.
Verificando a Tabela MAC dos Switches
Switches mantêm uma tabela de endereços MAC para saber em qual porta está cada dispositivo.
Essa tabela é preenchida automaticamente quando pacotes são recebidos.

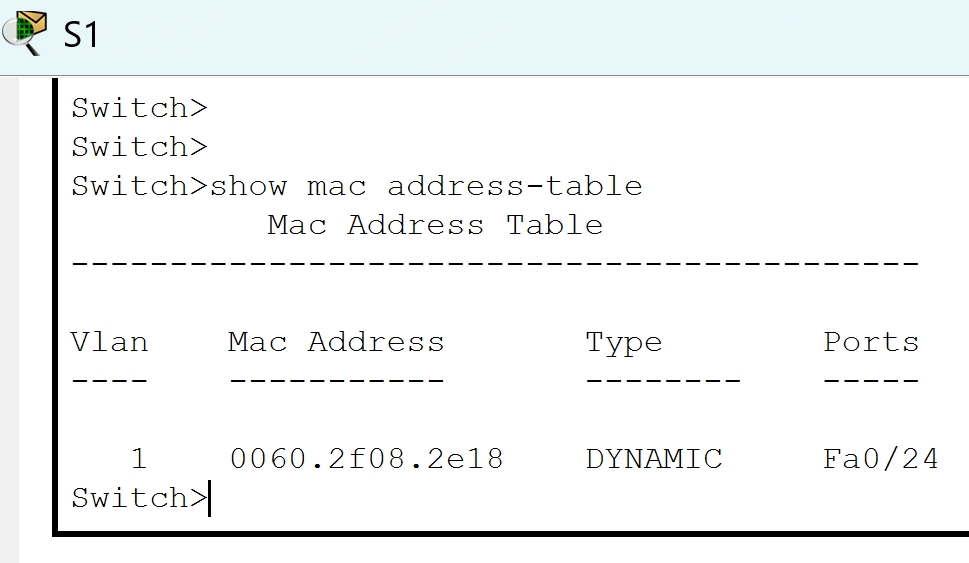

S1:

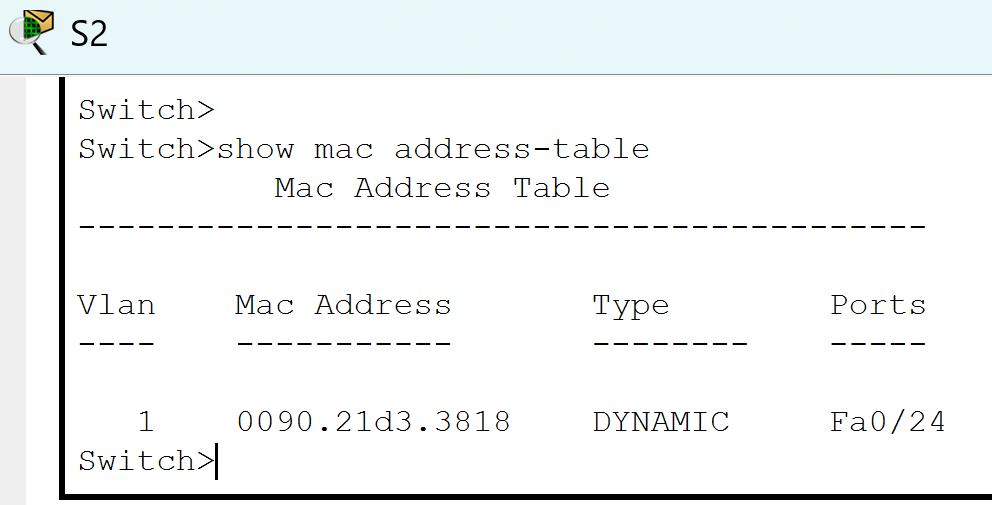

S2:
Testando a Conectividade e Vendo os Switches Aprenderem

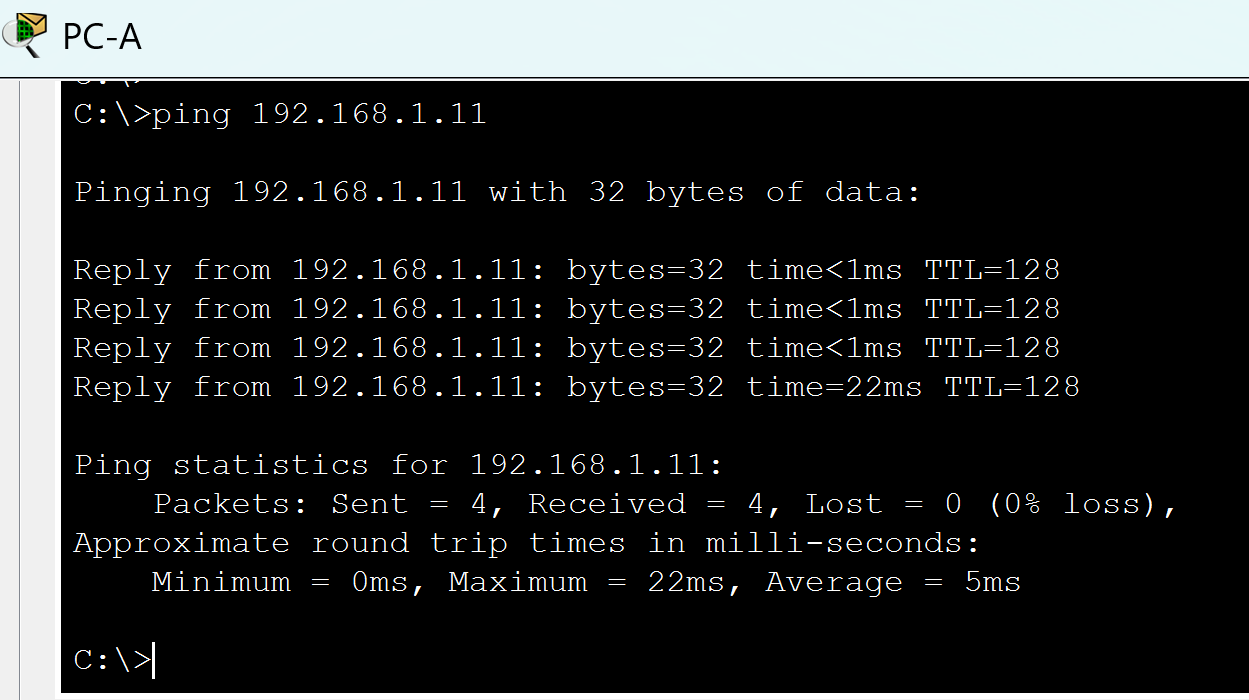

1. No PC-A, abra o Command Prompt e digite:
| ping 192.168.1.11 |
Você verá:
Isso confirma que os dispositivos estão comunicando com sucesso.

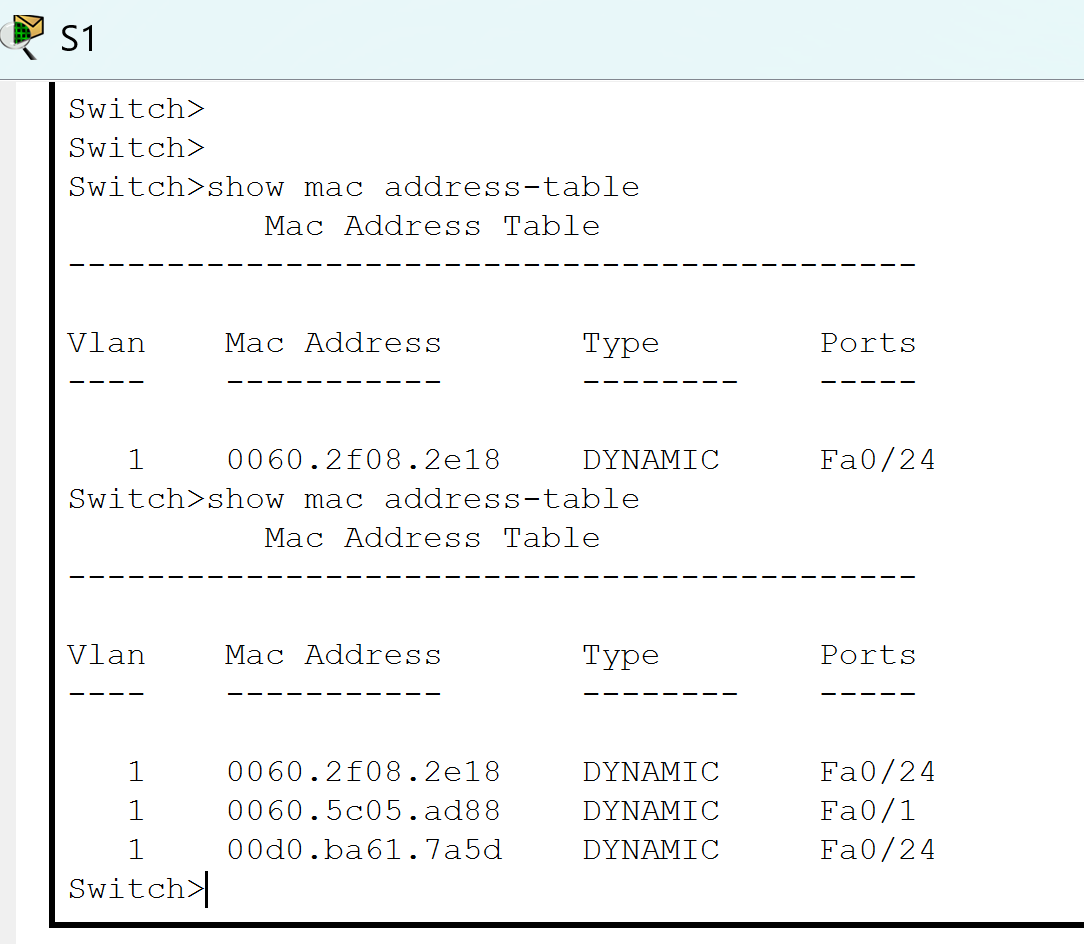

Verifique novamente a tabela MAC em S1:
Você verá algo como:
- A MAC do PC-A foi aprendida pela porta F0/1
-
A MAC do PC-B foi vista pela porta F0/24 (conectada a S2)

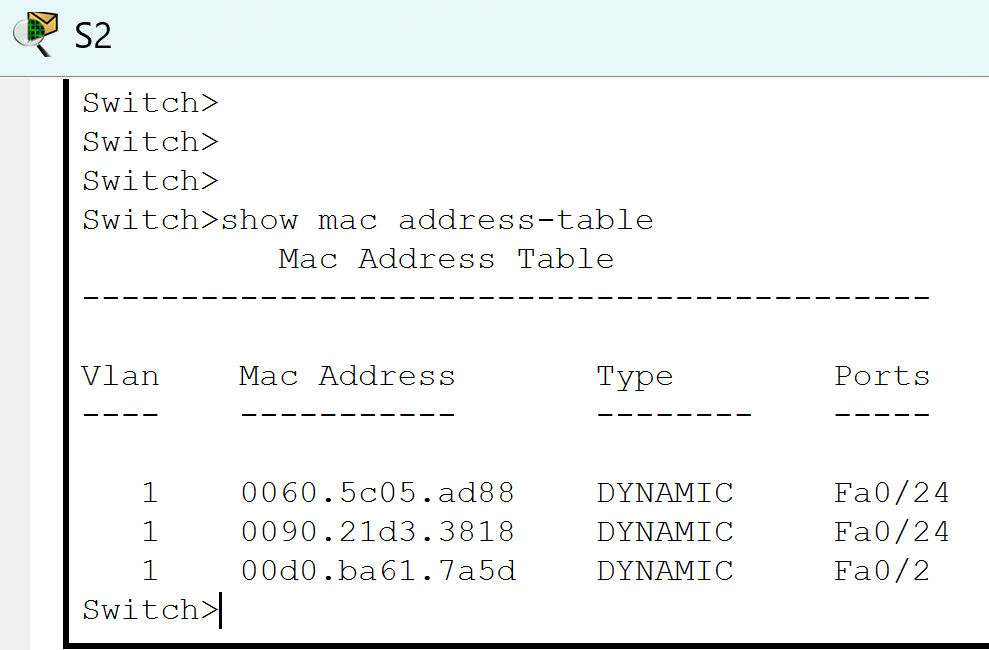

Verifique novamente a tabela MAC em S2:
Você verá:
Aqui, o switch aprendeu o MAC do PC-B pela porta F0/2 e o do PC-A pela F0/24 (conectada a S1).
O Que Aconteceu?
-
Quando o PC-A pingou o PC-B, ele enviou um quadro Ethernet com seu MAC de origem.
-
O switch S1 aprendeu que aquele MAC está na porta F0/1.
-
O quadro chegou ao S2 por F0/24. O S2, ao ver o MAC de origem, também aprendeu.
-
O PC-B respondeu ao ping, e os switches completaram suas tabelas.
Este laboratório simples mostra que os switches não apenas “repetem sinais”. Eles analisam pacotes, aprendem endereços MAC, e constroem uma tabela de comutação (MAC address table) que otimiza o tráfego na rede.
Entender esse comportamento é essencial para quem está iniciando em redes, estudando para certificações como o CCNA, ou atuando na manutenção de infraestruturas corporativas.
Glossário Técnico – Comandos e Termos Usados
Comandos
| Comando | Descrição |
|---|---|
ipconfig /all |
Exibe todas as configurações de IP e o endereço físico (MAC) da placa. |
ping <endereço> |
Testa a conectividade entre dispositivos na rede. |
show interface FastEthernetX/X |
Exibe detalhes técnicos da interface especificada (inclusive MAC). |
show mac address-table |
Mostra a tabela de endereços MAC aprendidos pelo switch. |
Termos Técnicos
| Termo | Significado |
|---|---|
| Switch | Dispositivo de rede que opera na camada 2 (Enlace), comuta quadros entre dispositivos conectados. |
| MAC Address | Endereço físico único de uma placa de rede. Exemplo: 00:D0:56:FF:AC:4B |
| Tabela MAC | Registro interno do switch que associa MACs às portas físicas por onde foram aprendidos. |
| Porta F0/X | Porta FastEthernet de número X (ex: F0/1 = porta 1). |
| NIC | Network Interface Card – Placa de rede do dispositivo (PC, servidor, etc). |
| Fa0/X | Abreviação de FastEthernet 0/X – nomenclatura padrão nas interfaces de switches. |
| Endereço IP | Identificador lógico na rede. Exemplo: 192.168.1.10 |
