Antes de qualquer dado trafegar na internet ou em uma rede local, ele precisa ser convertido em sinais físicos elétricos, ópticos ou eletromagnéticos. Essa responsabilidade é da Camada Física, a base sobre a qual todo o funcionamento da rede é construído. É ela quem define os padrões de transmissão, as características elétricas, ópticas ou mecânicas dos meios e como os bits (0 e 1) são transformados em impulsos que viajam por fios, fibras ou pelo ar.
Entender a camada física é fundamental para quem deseja dominar o funcionamento real de uma rede — desde os cabos até os limites de velocidade, latência, interferência e largura de banda. Nesta primeira parte, vamos estudar os meios físicos guiados e os conceitos essenciais de transmissão.
O que é a Camada Física?
A camada física é a primeira camada do modelo OSI (Open Systems Interconnection). Sua função é transmitir um fluxo bruto de bits entre dispositivos através de um meio físico, convertendo os dados digitais em sinais apropriados para o meio utilizado.
Ela trata de características como:
- Interface elétrica e mecânica dos conectores
- Tensão e polaridade dos sinais
- Sincronização de bits
- Frequência e modulação dos sinais
- Taxa de transmissão (bps)
- Topologia física da rede
- Largura de banda do canal
Meios de Transmissão Guiados
Os meios guiados são aqueles em que os sinais seguem um caminho físico, geralmente um fio, cabo ou fibra. Os principais são:
- Par trançado (UTP/STP)
- Cabo coaxial
- Fibra óptica

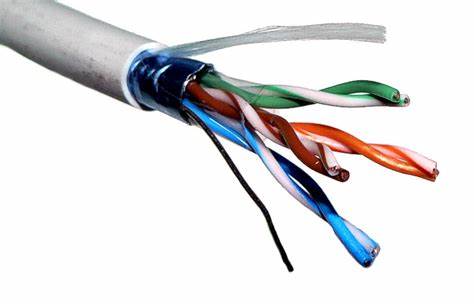

Par Trançado (Twisted Pair)
O par trançado é o meio de transmissão mais comum em redes locais (LANs). Ele é composto por dois fios de cobre isolados que são enrolados helicoidalmente — de forma semelhante a uma hélice de DNA.
Por que os fios são trançados?
O entrelaçamento ajuda a reduzir interferências eletromagnéticas e cancelar ruídos provenientes de campos próximos. Quando dois fios paralelos transportam sinais, eles podem gerar e absorver ruídos externos. Trançando os fios, as interferências tendem a se anular.
Estrutura física:
- Espessura comum: ~1mm por fio
- Isolamento plástico
- Agrupamento em pares dentro de um mesmo cabo
Transmissão:
- Pode ser analógica ou digital
- Suporta até diversos Mbps por quilômetros (dependendo da categoria)
Limitações:
- O sinal atenua com a distância
- Requer repetidores após certos limites (geralmente ~100 metros para Cat 5/6)
- Suscetível a interferência externa, especialmente em ambientes industriais
Categorias de Cabos (Cat 5, 5e, 6, 6a, 7, 8)
| Categoria | Nome técnico | Velocidade máxima | Blindagem | Frequência (MHz) |
|---|---|---|---|---|
| Cat 5 | Par trançado simples | 100 Mbps | UTP (não blindado) | 100 MHz |
| Cat 5e | Enhanced | 1 Gbps | UTP ou STP | 100 MHz |
| Cat 6 | Gigabit Ethernet | 1–10 Gbps | UTP ou STP | 250 MHz |
| Cat 6a | Avançado | até 10 Gbps | STP (blindagem parcial) | 500 MHz |
| Cat 7 | Blindado total | até 10 Gbps | S/FTP (blindagem dupla) | 600 MHz |
| Cat 8 | Data center/server | até 40 Gbps | Blindagem pesada (F/FTP) | 2.000 MHz |
Nota:
- UTP: Unshielded Twisted Pair (sem blindagem)
- STP: Shielded Twisted Pair (com blindagem)
- Blindagem melhora a resistência à interferência, mas encarece e dificulta a instalação
Duplex:
- Simplex: transmissão só em uma direção
- Half-duplex: duas direções, mas uma por vez
- Full-duplex: envio e recebimento simultâneo
Em Gigabit Ethernet, todos os quatro pares são usados simultaneamente em full-duplex para atingir 1 Gbps.

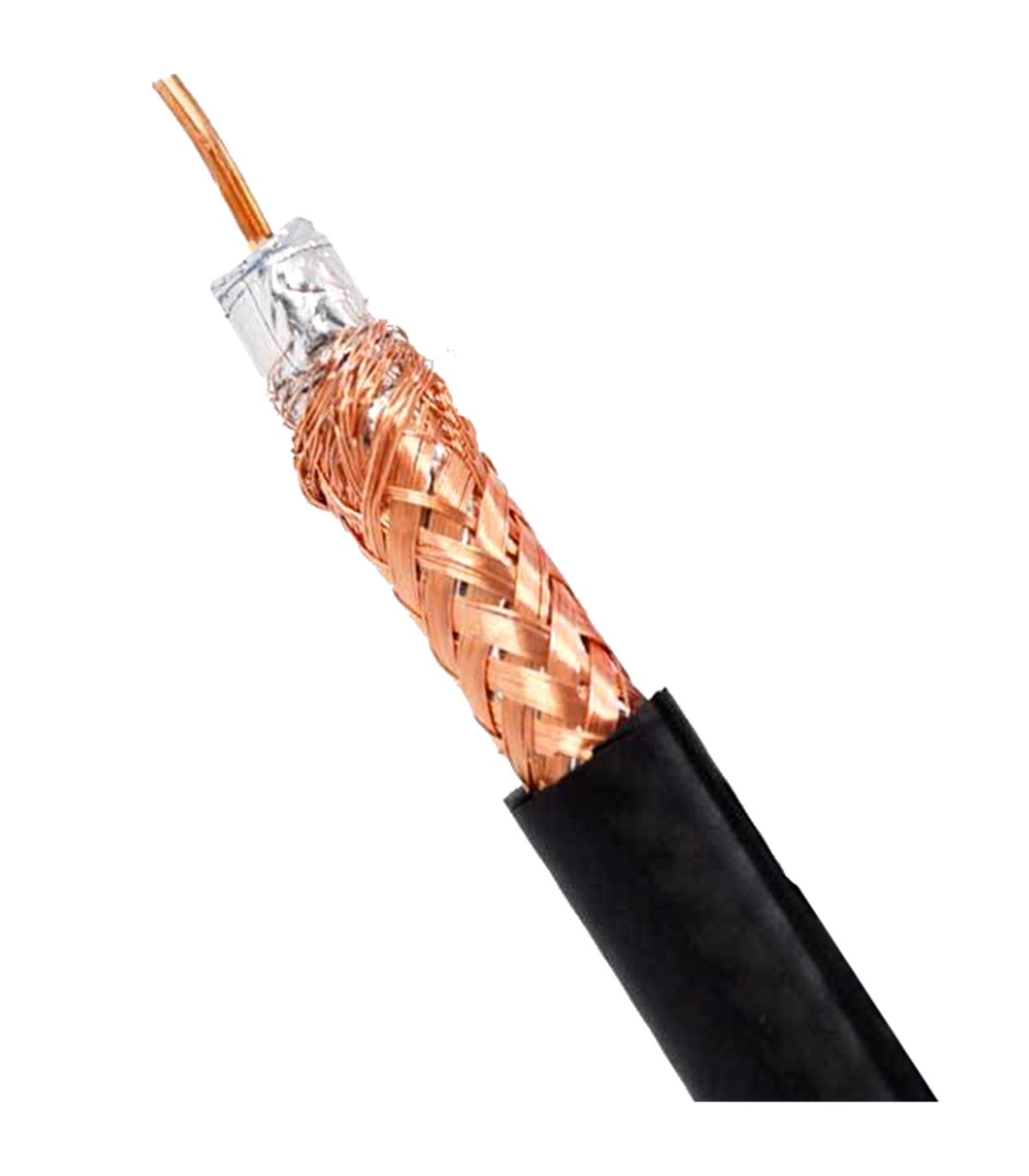

Cabo Coaxial
O coaxial foi muito usado em redes antigas e TV a cabo. Ele possui uma estrutura blindada, mais resistente à interferência do que o par trançado.
Estrutura:
- Núcleo de cobre maciço (condutor central)
- Camada isolante
- Malha condutora (blindagem externa)
- Revestimento de PVC
Vantagens:
- Excelente blindagem contra ruído e micro-ondas
- Boa largura de banda
- Permite maiores distâncias sem repetição
Desvantagens:
- Mais caro e rígido
- Mais difícil de instalar
- Menos usado em redes modernas

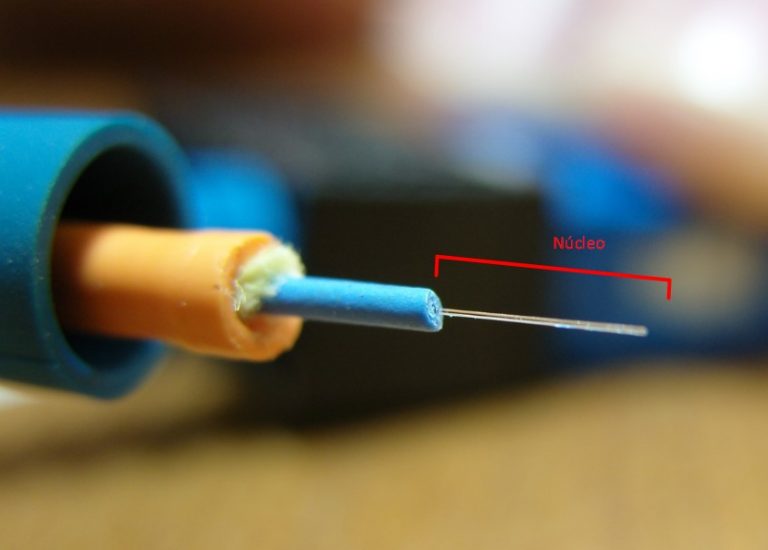

Fibra Óptica
A fibra óptica é a tecnologia de transmissão mais avançada em termos de capacidade, imunidade a ruídos e alcance.
Como funciona?
Ela transmite pulsos de luz por meio de um núcleo de vidro ou plástico extremamente fino, utilizando o princípio da reflexão total interna. Um feixe de luz entra num ângulo específico e “quica” pelas paredes internas do cabo até o destino.
Tipos de fonte de luz:
- LEDs (baratos, baixa velocidade, curta distância)
- Láseres (LASER diodos) – usados para distâncias longas e altíssimas taxas
Tipos de fibra:
- Monomodo (SMF) – núcleo fino, ideal para longas distâncias (até 100 km)
- Multimodo (MMF) – núcleo maior, usado para curtas distâncias (até 2 km)
Variedades de uso:
- FTTH (Fiber To The Home) – fibra até a casa do usuário
- FTTC (Fiber To The Curb) – fibra até o quarteirão, depois cobre
- FTTB (Fiber To The Building) – fibra até o prédio, depois cabeamento interno
Velocidade:
- Atualmente, fibras já operam com até 100 Gbps por canal
- Em ambiente de laboratório e ISPs, já ultrapassam 50 Tbps em enlaces agregados
Vantagens:
- Imune à interferência eletromagnética
- Largura de banda altíssima
- Distâncias de dezenas a centenas de km sem repetidores
Desvantagens:
- Instalação mais complexa
- Equipamentos ópticos mais caros
- Fragilidade do núcleo de vidro
Introdução aos Meios Não Guiados
Enquanto os meios guiados (cabos e fibras) conduzem os sinais por um caminho físico definido, os meios não guiados transmitem sinais pelo ar, vácuo ou outros meios físicos abertos, utilizando ondas eletromagnéticas.
Esses meios são indispensáveis para:
- Redes Wi-Fi e celulares
- Satélites
- Bluetooth, infravermelho
- Sistemas de rádio e micro-ondas
- Sensores e IoT
O grande desafio é lidar com interferência, atenuação, reflexos e obstáculos. Por isso, conhecer o espectro eletromagnético e seus comportamentos é crucial.
O Espectro Eletromagnético e Suas Faixas
O espectro eletromagnético representa todas as frequências possíveis de ondas — de ondas de rádio a raios gama. Cada faixa tem características únicas de alcance, penetração e largura de banda.
Principais faixas usadas em redes:
| Faixa | Frequência (Hz) | Aplicações |
|---|---|---|
| Ondas de rádio | kHz a MHz | AM/FM, RFID, redes LPWAN |
| VHF/UHF | 30 MHz – 1 GHz | TV, rádio, walkie-talkie |
| Micro-ondas | 1 GHz – 30 GHz | Wi-Fi, 4G/5G, micro-ondas, satélites |
| Infravermelho | 300 GHz – 430 THz | Controles remotos, sensores |
| Luz visível | 430 THz – 770 THz | Li-Fi, comunicação por LED |
Quanto maior a frequência, maior a taxa de dados possível, mas menor a penetração e o alcance.
Ondas de Rádio
Características:
- Alcance longo
- Penetram obstáculos moderadamente
- Usadas em redes sem fio de longo alcance
Aplicações:
- Redes celulares (2G a 5G)
- LPWAN (LoRa, Sigfox)
- Comunicações militares
Micro-ondas
Características:
- Frequência mais alta → maior largura de banda
- Propagação por linha de visada (LOS – Line of Sight)
- Mais sensíveis a obstáculos físicos
Aplicações:
- Wi-Fi (2.4 GHz e 5 GHz)
- Redes ponto-a-ponto (torres)
- Satélites de comunicação
2.4 GHz vs. 5 GHz:
| Faixa | Alcance | Penetração | Interferência | Velocidade |
|---|---|---|---|---|
| 2.4 GHz | Maior alcance | Alta | Alta (congestionada) | Menor (ex: 150 Mbps) |
| 5 GHz | Curto alcance | Baixa | Menor | Alta (ex: 1 Gbps) |
2.4 GHz atravessa paredes, mas é mais propenso a interferências (Bluetooth, micro-ondas, telefones sem fio).
Infravermelho
Características:
- Curto alcance (alguns metros)
- Necessita de visada direta
- Baixa taxa de interferência
- Excelente para comunicação ponto a ponto
Aplicações:
- Controles remotos
- Sensores de presença
- Dispositivos médicos
Apesar de pouco usado hoje em redes de dados, ainda é utilizado em soluções especializadas, como em IoT doméstico e automação.
Comunicação por Luz Visível (VLC / Li-Fi)
O que é Li-Fi?
Li-Fi (Light Fidelity) é a transmissão de dados usando LEDs de iluminação. Os LEDs piscam em alta velocidade (imperceptível ao olho humano), transmitindo sinais binários.
Características:
- Imune a interferência eletromagnética
- Taxas altíssimas (até 10 Gbps em laboratório)
- Comunicação local, segura (a luz não atravessa paredes)
- Ótima em ambientes densos (hospitais, aviões)
Comunicação por Banda Ultra Larga (UWB)
UWB usa pulsos curtos e de baixa energia, transmitindo dados em frequências muito altas (de 3,1 GHz até 10,6 GHz).
Aplicações:
- Rastreamento preciso de localização (Indoor GPS)
- Sensores de movimento
- Aplicações industriais e militares
Técnicas de Modulação em Comunicação Sem Fio
Para que os bits sejam transmitidos por ondas, eles precisam ser modulados, ou seja, codificados sobre uma onda portadora. Os métodos mais comuns incluem:
| Técnica | Explicação Simples |
|---|---|
| ASK | Variação de amplitude |
| FSK | Variação de frequência |
| PSK | Variação de fase |
| QAM | Combinação de amplitude e fase (usado no Wi-Fi moderno) |
Espalhamento de Espectro
Duas técnicas muito usadas para garantir robustez contra interferência e segurança:
a) Espalhamento por Salto de Frequência (FHSS)
O transmissor muda rapidamente de frequência durante a transmissão, dificultando interceptação.
b) Espalhamento por Sequência Direta (DSSS)
O dado original é multiplicado por uma sequência de bits de alta frequência, dispersando-o no espectro.
Ambas são amplamente usadas em Wi-Fi, Bluetooth e tecnologias militares.
Considerações de Projeto em Redes Sem Fio
Principais desafios:
- Reflexão e refração de ondas
- Interferência com dispositivos eletrônicos
- Obstáculos físicos (paredes, móveis)
- Ruído atmosférico (chuvas, vento, radiação solar)
Fatores de desempenho:
- Throughput real vs. velocidade teórica
- Latência
- Relação sinal-ruído (SNR)
- Distância e potência do transmissor
A Teoria por Trás da Comunicação
A camada física não é apenas "cabo e Wi-Fi" — ela também é matemática pura, baseada em séculos de teoria elétrica, física e análise de sinais. Para transmitir dados de verdade, você precisa saber como transformar 0s e 1s em formas de onda que possam ser geradas, transportadas e reconhecidas corretamente no destino.
Representação de Sinais: De Bits a Ondas
Bits (0 e 1) precisam ser codificados em sinais físicos. Isso se faz por meio de ondas analógicas — como pulsos elétricos, variações de voltagem, luz ou rádio — que transportam esses dados ao longo de um canal.
Um bit pode ser representado por:
- Um nível de voltagem (ex: +5V = 1, 0V = 0)
- Um pulso de luz
- Uma modulação de fase ou frequência de uma onda portadora
Análise de Fourier
Por que isso importa?
Todo sinal periódico pode ser decomposto em uma soma de senos e cossenos de diferentes frequências. Isso é o que chamamos de Análise de Fourier.
Exemplo:
Um pulso quadrado (representando um bit) é, na verdade, formado por múltiplas ondas senoidais sobrepostas com frequências diferentes.
Consequência prática:
Para transmitir um pulso “limpo”, o canal precisa permitir a passagem de todas essas frequências componentes. Se o canal filtrar as mais altas, o pulso chega distorcido, causando erros de leitura.
Largura de Banda vs. Taxa de Dados
- Largura de banda (Hz): faixa de frequências que o meio consegue transmitir.
- Taxa de dados (bps): quantidade de bits transmitidos por segundo.
Mas isso não é proporcional 1:1. Por quê? Por causa dos limites impostos pela física e pela matemática.
Teorema de Nyquist (Canal sem ruído)
Desenvolvido por Harry Nyquist, este teorema define a taxa máxima de dados possível em um canal sem ruído, com largura de banda limitada:
Onde:
- B é a largura de banda em Hz
- V é o número de níveis de sinal distintos (ex: 2 para binário)
Exemplo:
Um canal de 3 kHz com 2 níveis (binário) →
Taxa máxima = 2 × 3000 × log₂(2) = 6.000 bps
Se usarmos 8 níveis distintos: → 2 × 3000 × log₂(8) = 18.000 bps
Aumentar a quantidade de níveis pode triplicar a taxa de dados, mas também aumenta a chance de erro.
Teorema de Shannon (Canal com ruído)
O Teorema de Shannon, de Claude Shannon, define a capacidade máxima teórica de um canal com ruído:
| C = B × log₂(1 + S/N) |
Onde:
- C é a capacidade (bps)
- B é a largura de banda (Hz)
- S/N é a relação sinal/ruído (em escala linear, não dB)
Exemplo:
- Canal com 3 kHz de largura e S/N de 1000 (30 dB): → C = 3000 × log₂(1 + 1000) ≈ 29.897 bps
Esse é o limite teórico máximo — ninguém pode ultrapassar esse valor sem causar erros.
Codificação e Modulação Digital
Modulação é essencial para:
- Aproveitar melhor a largura de banda
- Adaptar o sinal ao meio físico
- Evitar interferência
Exemplos de modulação digital:
| Tipo | Base | Aplicação |
|---|---|---|
| NRZ | Binário | Cabos seriais simples |
| Manchester | Binário com transição | Ethernet 10 Mbps |
| QPSK | Fase | Wi-Fi, Satélite |
| QAM-64 | Amplitude e fase | Wi-Fi, 4G, DOCSIS |
Eficiência espectral:
Medida em bps/Hz — quantos bits conseguimos enviar por unidade de frequência. Modulações como QAM-256 têm alta eficiência, mas exigem alta qualidade de sinal (alto SNR).
Sincronização e Clock
Por que é necessário sincronizar?
O receptor precisa saber quando começa e termina cada bit. Isso é feito por meio de:
- Clock embutido no sinal
- Pulsos de sincronização
- Codificações com transições previsíveis (como Manchester)
Se não houver sincronização correta, os bits chegam embaralhados, mesmo com sinal forte.
Recuperação de Clock:
O receptor extrai o timing do sinal recebido, mesmo sem um relógio compartilhado. Isso é feito via circuitos chamados PLL (Phase-Locked Loops).
Codificação de Linha (Line Coding)
É a forma como os bits são convertidos em níveis elétricos:
| Codificação | Característica | Aplicação |
|---|---|---|
| NRZ | 1 = nível alto, 0 = nível baixo | Transmissão básica |
| RZ | Retorno a zero entre bits | Alta sincronização |
| Manchester | Transição no meio do bit | Ethernet clássico |
| 8B/10B | 8 bits → 10 bits (redundância) | Gigabit Ethernet, PCIe |
Multiplexação
Permite compartilhar um canal físico entre múltiplas transmissões.
| Tipo | Como funciona | Exemplo |
|---|---|---|
| TDM | Divide o tempo (Time Division) | Telefones digitais |
| FDM | Divide frequências (Frequency Division) | TV a cabo |
| WDM | Divide por cor/luz (Wavelength) | Fibra óptica DWDM |
| CDM | Divide por código | Redes celulares CDMA |
Detecção e Correção de Erros
Por que ocorrem erros?
Durante a transmissão, o sinal pode ser alterado por:
- Ruído térmico
- Interferência eletromagnética
- Reflexões de sinal
- Distância excessiva
- Distorções no meio físico
Mesmo em redes modernas, erros de bits ainda são comuns — por isso, a camada física (ou logo acima dela) precisa contar com mecanismos de detecção e correção.
Detecção de Erros
a) Paridade
- Um bit extra é adicionado para tornar o número de bits 1 par (paridade par) ou ímpar (paridade ímpar).
- Simples, mas detecta apenas erros simples (1 bit).
b) CRC (Cyclic Redundancy Check)
- Um cálculo polinomial é feito sobre os dados e enviado junto.
- O receptor refaz o cálculo e compara.
- Altíssima eficácia para detectar erros acidentais.
- Usado em Ethernet, HDs, modems, etc.
Correção de Erros (FEC – Forward Error Correction)
Quando não se pode retransmitir (como em streaming ao vivo ou satélites), usa-se codificação com redundância para corrigir erros no destino.
a) Código de Hamming
- Pode detectar e corrigir erros de 1 bit.
- Ideal para memórias RAM ECC e sistemas embarcados.
b) Reed-Solomon
- Divide os dados em blocos e acrescenta códigos de redundância.
- Usado em CDs, DVDs, QR Codes, transmissões de TV digital e modens ADSL.
Recuperação de Sinal e Equalização
Repetidores e Amplificadores
- Repetidor digital: Recria o sinal limpo (ideal para sinais digitais)
- Amplificador analógico: Amplifica tudo, inclusive o ruído (usado em sinais analógicos ou em fibras passivas)
Exemplo:
- Em uma rede Ethernet com mais de 100 metros de cabo, o sinal pode se atenuar.
- Um switch ou repetidor Ethernet regenera o sinal para manter a integridade dos dados.
Equalização de Canal
Em velocidades muito altas (como 10 Gbps), distorções de canal e reflexos de sinal afetam a forma de onda. A equalização tenta corrigir essas distorções no receptor com circuitos e algoritmos especializados.
Hardware da Camada Física
a) Transceptores (PHY chips)
São os circuitos que fazem:
- Modulação
- Conversão analógico-digital
- Geração de clock
- Interface elétrica com o meio físico
Presente em placas de rede, rádios Wi-Fi, roteadores, etc.
b) Interfaces físicas e conectores
| Tecnologia | Interface Física | Padrão de Conector |
|---|---|---|
| Ethernet | Elétrica (par trançado) | RJ45 |
| Coaxial | Elétrica (blindada) | BNC, F-type |
| Fibra óptica | Óptica | SC, LC, ST |
| USB | Elétrica serial | USB-A, USB-C |
| HDMI | Elétrica digital | HDMI-A |
c) Conversores e Adaptadores
- Conversores de mídia: transformam sinal elétrico em óptico e vice-versa
- Adaptadores de protocolo: ex: USB ↔ Ethernet
- Usados em redes híbridas ou retrofits industriais
Eficiência de Largura de Banda
Fórmula geral:
Quanto mais eficiente, mais bits conseguimos enviar em um canal de largura limitada.
Exemplos:
| Tecnologia | Eficiência aproximada (bps/Hz) |
|---|---|
| Wi-Fi 802.11b | 0,44 bps/Hz |
| Wi-Fi 802.11ac | ~6 bps/Hz |
| 4G LTE | 1,5 a 4 bps/Hz |
| 5G NR | Até 30 bps/Hz (teórico) |
Tendências Futuras da Camada Física
a) Fibra óptica ultradensa
- Multiplexação por comprimento de onda (WDM)
- Fibra multicor (vários núcleos por cabo)
b) Transceptores fotônicos
- Chip óptico com processadores de luz em vez de elétrons
- Reduz consumo de energia em data centers
c) Comunicação por luz (Li-Fi)
- LEDs de iluminação transmitindo dados em alta velocidade
d) Ondas milimétricas e Terahertz
- Frequências acima de 60 GHz para 5G e 6G
- Alta capacidade, baixa penetração → ideal para ambientes internos
e) Redes definidas por software (SDR/SDN) na camada física
- Reconfiguração dinâmica de canais físicos via software
Conclusão Final
A Camada Física vai muito além de fios e conectores. Ela envolve fundamentos teóricos, técnicas sofisticadas de modulação, detecção de erro, componentes de hardware, transmissões ópticas e sem fio, além de ser a base do desempenho, estabilidade e segurança de qualquer rede.
Dominar essa camada é essencial para engenheiros, analistas, profissionais de segurança e estudantes sérios que desejam compreender a comunicação digital de forma profunda.
